Fedora 12
Virtualisatie gids
De gezaghebbende gids voor virtualisatie in Fedora
Uitgave 1
Bericht
Copyright © 2009 Red Hat, Inc.
The text of and illustrations in this document are licensed by Red Hat under a Creative Commons Attribution–Share Alike 3.0 Unported license ("CC-BY-SA"). An explanation of CC-BY-SA is available at http://creativecommons.org/licenses/by-sa/3.0/. The original authors of this document, and Red Hat, designate the Fedora Project as the "Attribution Party" for purposes of CC-BY-SA. In accordance with CC-BY-SA, if you distribute this document or an adaptation of it, you must provide the URL for the original version.
Red Hat, as the licensor of this document, waives the right to enforce, and agrees not to assert, Section 4d of CC-BY-SA to the fullest extent permitted by applicable law.
Red Hat, Red Hat Enterprise Linux, the Shadowman logo, JBoss, MetaMatrix, Fedora, the Infinity Logo, and RHCE are trademarks of Red Hat, Inc., registered in the United States and other countries.
For guidelines on the permitted uses of the Fedora trademarks, refer to https://fedoraproject.org/wiki/Legal:Trademark_guidelines.
Linux® is the registered trademark of Linus Torvalds in the United States and other countries.
All other trademarks are the property of their respective owners.
Samenvatting
De Fedora 12 Virtualisatie gids bevat informatie over
installatie, instellen, beheren, tips, trucjes en fout zoeken van
de virtualisatie technologie die gebruikt wordt in Fedora
12.
- Voorwoord
- I. Installation
- 1. Het installeren van de virtualisatie pakketten
- 2. Gevirtualiseerde guest installatie overzicht
- 3. Guest besturingssysteem installatie procedures
- 3.1. Red Hat Enterprise Linux 5 installeren als een para-gevirtualiseerde guest
- 3.2. Red Hat Enterprise Linux installeren als een volledig gevirtualiseerde guest
- 3.3. Windows XP installeren als een volledig gevirtualiseerde guest
- 3.4. Windows Server 2003 installeren als een volledig gevirtualiseerde guest
- 3.5. Windows Server 2008 installeren als een volledig gevirtualiseerde guest
- II. Configuration
- III. Administration
- IV. Virtualisatie referentie gids
- 14. Virtualisatie gereedschappen
- 15. Guests beheren met virsh
- 16. Guests beheren met de Virtual Machine Manager (virt-manager)
- 16.1. Het open connection venster
- 16.2. Het Virtual Machine Manager hoofd scherm
- 16.3. Het Virtual Machine Manager details venster
- 16.4. Virtual Machine grafische console
- 16.5. Starting virt-manager
- 16.6. Een opgeslagen machine herladen
- 16.7. Guest details laten zien
- 16.8. Status volgen
- 16.9. Guest identifiers laten zien
- 16.10. De status van een guest laten zien
- 16.11. Virtuele CPU's laten zien
- 16.12. CPU gebruik laten zien
- 16.13. Geheugen gebruik laten zien
- 16.14. Een virtueel netwerk beheren
- 16.15. Een virtueel netwerk aanmaken
- V. Tips and Tricks
- 17. Tips en trucjes
- 17.1. Guests automatisch starten
- 17.2. Omschakelen tussen de KVM en Xen hypervisors
- 17.3. Het gebruik van qemu-img
- 17.4. Overcommit met KVM
- 17.5. Het veranderen van /etc/grub.conf
- 17.6. Virtualisatie uitbreidingen verifiëren
- 17.7. Guest type en implementatie identificeren
- 17.8. Een nieuw uniek MAC adres aanmaken
- 17.9. Heel veilig
ftpd - 17.10. LUN vasthoudendheid instellen
- 17.11. SMART schijf controleren uitzetten
- 17.12. Guest configuratie bestanden klonen
- 17.13. Een bestaande guest dupliceren en zijn configuratie bestand
- 18. Aangepaste libvirt scripts aanmaken
- VI. Troubleshooting
- A. Extra hulpbronnen
- B. Herzieningsgeschiedenis
- C. Colofon
- Woordenlijst
Voorwoord
Dit boek is de Fedora 12 Virtualisatie gids. De gids behandelt alle aspecten van het gebruik en beheer van virtualisatie in Fedora 12.
1. Over dit boek
Dit boek is verdeeld in 7 onderdelen:
- Systeem vereisten
- Installation
- Configuration
- Administration
- Referentie
- Tips and Tricks
- Troubleshooting
2. Document Conventie
Dit handboek hanteert verscheidene conventies om bepaalde woorden of zinsdelen te benadrukken en aandacht te vestigen op specifieke delen van informatie.
In PDF en papieren edities gebruikt dit handboek Liberation Fonts set lettertypen. Het Liberation lettertype wordt ook gebruikt in HTML-edities indien dit lettertype op uw computer geïnstalleerd is. Indien dat niet het geval is, worden alternatieve, gelijkwaardige lettertypen gebruikt. Noot: bij Red Hat Enterprise Linux 5 en later wordt de Liberation Font set standaard meegeleverd.
2.1. Typografische Conventies
Vier typografische conventies worden gebruikt om aandacht te vestigen op specifieke woorden en zinsdelen. Deze conventies -en de omstandigheden waaronder zij gebruikt worden- luiden als volgt:
Mono-spaced Bold
Wordt gebruikt om systeem input, waaronder shell commando's, bestandsnamen en paden aan te geven. Wordt ook gebruikt bij toetsaanduiding of toetsencombinaties. Voorbeeld:
To see the contents of the filemy_next_bestselling_novelin your current working directory, enter thecat my_next_bestselling_novelcommand at the shell prompt and press Enter to execute the command.
The above includes a file name, a shell command and a key cap, all presented in Mono-spaced Bold and all distinguishable thanks to context.
Key-combinations can be distinguished from key caps by the hyphen connecting each part of a key-combination. For example:
Press Enter to execute the command.Press Ctrl+Alt+F1 to switch to the first virtual terminal. Press Ctrl+Alt+F7 to return to your X-Windows session.
The first sentence highlights the particular key cap to press. The second highlights two sets of three key caps, each set pressed simultaneously.
If source code is discussed, class names, methods, functions, variable names and returned values mentioned within a paragraph will be presented as above, in
Mono-spaced Bold. For example:
File-related classes includefilesystemfor file systems,filefor files, anddirfor directories. Each class has its own associated set of permissions.
Proportional Bold
This denotes words or phrases encountered on a system, including application names; dialogue box text; labelled buttons; check-box and radio button labels; menu titles and sub-menu titles. For example:
Choose from the main menu bar to launch Mouse Preferences. In the Buttons tab, click the Left-handed mouse check box and click to switch the primary mouse button from the left to the right (making the mouse suitable for use in the left hand).To insert a special character into a gedit file, choose from the main menu bar. Next, choose from the Character Map menu bar, type the name of the character in the Search field and click . The character you sought will be highlighted in the Character Table. Double-click this highlighted character to place it in the Text to copy field and then click the button. Now switch back to your document and choose from the gedit menu bar.
The above text includes application names; system-wide menu names and items; application-specific menu names; and buttons and text found within a GUI interface, all presented in Proportional Bold and all distinguishable by context.
Note the shorthand used to indicate traversal through a menu and its sub-menus. This is to avoid the difficult-to-follow 'Select from the sub-menu in the menu of the main menu bar' approach.
Mono-spaced Bold ItalicProportional Bold Italic
Whether Mono-spaced Bold or Proportional Bold, the addition of Italics indicates replaceable or variable text. Italics denotes text you do not input literally or displayed text that changes depending on circumstance. For example:
To connect to a remote machine using ssh, typesshat a shell prompt. If the remote machine isusername@domain.nameexample.comand your username on that machine is john, typessh john@example.com.Themount -o remountcommand remounts the named file system. For example, to remount thefile-system/homefile system, the command ismount -o remount /home.To see the version of a currently installed package, use therpm -qcommand. It will return a result as follows:package.package-version-release
Note the words in bold italics above — username, domain.name, file-system, package, version and release. Each word is a placeholder, either for text you enter when issuing a command or for text displayed by the system.
Aside from standard usage for presenting the title of a work, italics denotes the first use of a new and important term. For example:
When the Apache HTTP Server accepts requests, it dispatches child processes or threads to handle them. This group of child processes or threads is known as a server-pool. Under Apache HTTP Server 2.0, the responsibility for creating and maintaining these server-pools has been abstracted to a group of modules called Multi-Processing Modules (MPMs). Unlike other modules, only one module from the MPM group can be loaded by the Apache HTTP Server.
2.2. Pull-quote Conventies
Twee, normaal gesproken uit meerdere regels bestaande, datatypes worden visueel van de omringende tekst gescheiden.
Tekst gezonden naar een terminal wordt getoond in
Mono-spaced Roman en als volgt gepresenteerd:
books Desktop documentation drafts mss photos stuff svn books_tests Desktop1 downloads images notes scripts svgs
Opsommingen van broncode worden ook vertoond in
Mono-spaced Roman maar worden alsvolgt gepresenteerd en benadrukt:
package org.jboss.book.jca.ex1;
import javax.naming.InitialContext;
public class ExClient
{
public static void main(String args[])
throws Exception
{
InitialContext iniCtx = new InitialContext();
Object ref = iniCtx.lookup("EchoBean");
EchoHome home = (EchoHome) ref;
Echo echo = home.create();
System.out.println("Created Echo");
System.out.println("Echo.echo('Hello') = " + echo.echo("Hello"));
}
}
2.3. Noten en waarschuwingen
Tenslotte gebruiken we drie visuele stijlen om aandacht te vestigen op informatie die anders misschien over het hoofd zou worden gezien.
Noot
Een noot is een tip of handigheidje of een alternatieve benadering voor de taak die uitgevoerd gaat worden. Het negeren van een noot zou geen ernstige gevolgen moeten hebben, maar het leven kan een stuk makkelijker worden indien de noot gevolgd wordt.
Belangrijk
Important boxes detail things that are easily missed: configuration changes that only apply to the current session, or services that need restarting before an update will apply. Ignoring Important boxes won't cause data loss but may cause irritation and frustration.
Waarschuwing
Een waarschuwing dient niet genegeerd te worden. Waarschuwingen negeren zal ongetwijfeld leiden tot data- en haarverlies.
3. We hebben terugkoppeling nodig!
Indien u een typografische fout in deze handleiding vindt, of u weet een manier om deze handleiding te verbeteren, zouden wij dat graag van u horen! Meldt u alstublieft fouten in de uitgave Fedora Documentation via Bugzilla: http://bugzilla.redhat.com/bugzilla/.
Indien u fouten meldt, vergeet dan alstublieft niet het kenmerk: Virtualization_Guide te vermelden.
Indien u suggesties hebt om de documentatie te verbeteren, probeer dan zo duidelijk mogelijk deze suggesties te omschrijven. Indien u fouten hebt ontdekt, vermeldt dan alstublieft het sectienummer en wat omringende tekst, opdat we de fout makkelijker kunnen vinden.
Deel I. Installation
Virtualisatie installatie onderwerpen
Deze hoofdstukken beschrijven het instellen van de host en het installeren van gevirtualiseerde gasten in Fedora. Het wordt aanbevolen om deze hoofdstukken zorgvuldig te lezen om een succesvolle installatie van gevirtualiseerde gast besturingssystemen te verzekeren.
Inhoudsopgave
- 1. Het installeren van de virtualisatie pakketten
- 2. Gevirtualiseerde guest installatie overzicht
- 3. Guest besturingssysteem installatie procedures
- 3.1. Red Hat Enterprise Linux 5 installeren als een para-gevirtualiseerde guest
- 3.2. Red Hat Enterprise Linux installeren als een volledig gevirtualiseerde guest
- 3.3. Windows XP installeren als een volledig gevirtualiseerde guest
- 3.4. Windows Server 2003 installeren als een volledig gevirtualiseerde guest
- 3.5. Windows Server 2008 installeren als een volledig gevirtualiseerde guest
Hoofdstuk 1. Het installeren van de virtualisatie pakketten
1.1. KVM installeren tijdens een nieuwe Fedora installatie
Deze paragraaf behandelt het installeren van virtualisatie gereedschappen en het KVM pakket als onderdeel van een nieuwe Fedora 12 installatie.
Hulp nodig bij het installeren?
De Fedora 12 Installatie gids (beschikbaar op http://docs.fedoraproject.org) behandelt het installeren van Fedora 12 tot in alle details.
- Begin een interactieve Fedora installatie met de Fedora 12 installatie CD-ROM, DVD of PXE.
- Maak de andere stappen af tot de pakket selectie stap.
Selecteer de Virtualisatie pakketgroep en de Nu aanpassen knop. - Selecteer de KVM pakketgroep. De-selecteer de Virtualisatie pakketgroep. Dit selecteert de KVM hypervisor,
virt-manager,libvirtenvirt-viewervoor installatie.
Pas de pakketten aan (indien nodig)
Pas de Virtualisatie groep aan als je andere virtualisatie pakketten nodig hebt.
Klik op Sluiten, gevolgd door Volgende om verder te gaan met de installatie.
KVM pakketten installeren met Kickstart bestanden
Deze paragraaf beschrijft hoe je een Kickstart bestand kunt gebruiken om Fedora te installeren met de KVM hypervisor pakketten. Kickstart bestanden laten grote, automatische installaties toe zonder dat een gebruiker ieder individueel systeem handmatig moet installeren. De stappen in deze paragraaf zullen je helpen een Kickstart bestand te maken en te gebruiken om Fedora te installeren met de virtualisatie pakketten.
In de
%packages sectie van je Kickstart bestand, voeg je de volgende pakketgroep toe:
%packages @kvm
Meer informatie over Kickstart bestanden kan gevonden worden op de Fedora Project website, http://docs.fedoraproject.org, in de Fedora 12 Installatie gids.
1.2. KVM pakketten installeren op een bestaand Fedora systeem
Deze paragraaf beschrijft de stappen die nodig voor het installeren van de KVM hypervisor op een werkende Fedora 12 of nieuwer.
De KVM hypervisor installeren met yum
Om virtualisatie te gebruiken op Fedora heb je het kvm pakket nodig. Het kvm pakket bevat de KVM kernel module die de KVM hypervisor aanbiedt voor de standaard Linux kernel.
Om het
kvm pakket te installeren, voer je uit:
# yum install kvm
Installeer nu extra virtualisatie beheer pakketten.
Aanbevolen virtualisatie pakketten:
python-virtinst- Levert het
virt-installcommando voor het aanmaken van virtuele machines. libvirtlibvirtis een API bibliotheek voor interactie met hypervisors.libvirtgebruikt hetxmvirtualisatie raamwerk en hetvirshcommando-regel gereedschap om virtuele machines te beheren en te controleren.libvirt-python- Het libvirt-python pakket bevat een module die toestaat dat toepassingen geschreven in de Python programmeertaal de interface gebruiken die geleverd wordt door de
libvirtAPI. virt-managervirt-manager, ook bekend als Virtual Machine Manager, biedt een grafisch gereedschap voor het beheren van virtuele machines. Het gebruikt delibvirtbibliotheek voor de beheer API.
Installeer de andere aanbevolen virtualisatie pakketten:
# yum install virt-manager libvirt libvirt-python python-virtinst
Hoofdstuk 2. Gevirtualiseerde guest installatie overzicht
Nadat je de virtualisatie pakketten op het host systeem geïnstalleerd hebt, kun je guest besturingssystemen aanmaken. Dit hoofdstuk beschrijft het algemene proces voor het installeren van guest besturingssystemen op virtuele machines. Je kunt guests aanmaken met gebruik van de knop in virt-manager of je kunt de commando-regel interface
virt-install gebruiken. Beide manieren worden in dit hoofdstuk behandeld.
Gedetailleerde instructies zijn beschikbaar voor specifieke versies van Fedora, andere Linux distributies, Solaris en Windows. Refereer naar Hoofdstuk 3, Guest besturingssysteem installatie procedures voor deze procedures.
2.1. Guests aanmaken met virt-install
Je kunt het
virt-install commando gebruiken om gevirtualiseerde guests aan te maken op de commando-regel. virt-install wordt of interactief gebruikt, of als onderdeel van een script om het aanmaken van virtuele machines te automatiseren. Gebruik van virt-install met Kickstart staat niet begeleide installatie van virtuele machines toe.
Het
virt-install gereedschap biedt een aantal opties die doorgegeven kunnen worden op de commando-regel. Om een complete lijst van opties te zien, voer je uit:
$ virt-install --help
De
virt-install manual pagina beschrijft ook iedere commando optie en belangrijke variabelen.
qemu-img is een gerelateerd commando welke voor virt-install gebruikt kan worden om opslag opties in te stellen.
Een belangrijke optie is de
--vnc optie welke een grafisch venster opent voor de installatie van de guest.
Dit voorbeeld maakt een Red Hat Enterprise Linux 3 guest, met de naam
rhel3support, vanaf een CD-ROM, met virtueel netwerk en een 5 GB bestand-gebaseerd blok apparaat image. Dit voorbeeld gebruikt de KVM hypervisor.
# virt-install --accelerate --hvm --connect qemu:///system \
--network network:default \
--name rhel3support --ram=756\
--file=/var/lib/libvirt/images/rhel3support.img \
--file-size=6 --vnc --cdrom=/dev/sr0
Voorbeeld 2.1. Het gebruik van virt-install met KVM om een Red Hat Enterprise Linux 3 guest aan te maken
# virt-install --name Fedora11 --ram 512 --file=/var/lib/libvirt/images/Fedora11.img \
--file-size=3 --vnc --cdrom=/var/lib/libvirt/images/Fedora11.iso
Voorbeeld 2.2. Het gebruik van virt-install om een Fedora 11 guest aan te maken
2.2. Guests aanmaken met virt-manager
virt-manager, ook bekend als Virtual Machine Manager, is een grafisch gereedschap voor het aanmaken en beheren van gevirtualiseerde guests.
Procedure 2.1. Het aanmaken van een gevirtualiseerde guest met virt-manager
- Om virt-manager op te starten voer je het volgende commando uit als root:
# virt-manager &
Hetvirt-managercommando opent een grafisch gebruiker interface scherm. Verscheidene functies zijn niet beschikbaar voor gebruikers zonder root rechten of ingesteld metsudo, waaronder de knop en je zult niet in staat zijn om een nieuwe gevirtualiseerde guest aan te maken. - Klik op File -> Open Connection. Het dialoog venster hieronder getoond verschijnt. Selecteer een hypervisor en klik op de knop:
- Het virt-manager venster laat je een nieuwe virtuele machine aanmaken. Klik op de knop om een nieuwe guest aan te maken. Dit opent instel hulp getoond in de schermafdruk.
- Het Create a new virtual system venster biedt een samenvatting van de informatie die je moet opgeven om een virtuele machine aan te maken:
Bekijk de informatie voor jouw installatie en klik op de knop. - Het Choosing a virtualization method venster verschijnt. Kies tussen Para-virtualized of Fully virtualized.Volledige virtualisatie vereist een systeem met een Intel® VT of AMD-V processor. Als de virtualisatie uitbreidingen niet aanwezig zijn, zal de fully virtualized knop of Enable kernel/hardware acceleration niet selecteerbaar zijn. De Para-virtualized optie zal grijs zijn als de
kernel-xenniet de kernel is die op dit moment draait.Als je verbond met een KVM hypervisor is alleen volledige virtualisatie beschikbaar.
Kies het virtualisatie type en klik op de knop. - De Locating installation media prompt vraagt om de installatie media voor het type installatie die je selecteerde. Dit scherm is afhankelijk van de selectie in de vorige stap.
- De para-gevirtualiseerde installatie vereist een installatie boom die toegankelijk is met een van de volgende netwerk protocollen:
HTTP,FTPofNFS. De installatie media URL moet een Fedora installatie boom bevatten. Deze boom wordt geschikbaar gesteld met gebruik vanNFS,FTPofHTTP. De netwerk services en bestanden kunnen beschikbaar gesteld worden met gebruik van netwerk services op de host of een andere spiegel.Met gebruik van een CD-ROM of DVD image (gemerkt als een.isobestand), koppel je de CD-ROM image aan en je maakt de aangekoppelde bestanden beschikbaar met een van de genoemde protocollen.Als alternatief kopieer je de installatie boom van een Fedora spiegel.
- Een volledig gevirtualiseerde guest installatie vereist lokaal opstartbare installatie DVD's, CD-ROM's of images van opstartbare DVD's of CD-ROM's (met het .iso of .img bestandstype). Windows installaties gebruiken DVD, CD-ROM of iso bestand. Vele Linux en UNIX-achtige besturingssystemen gebruiken een .iso bestand om een basis systeem te installeren voordat de installatie afgemaakt wordt met een netwerk-gebaseerde installatie boom.
Na het selecteren van de juiste installatie media, klik je op de knop. - The Assigning storage space window displays. Choose a disk partition, LUN or create a file based image for the guest storage.De conventie voor op bestand gebaseerde images in Fedora is dat alle bestand gebaseerde guest images zich bevinden in de
/var/lib/xen/images/map. Andere map locaties voor op bestand gebaseerde images zijn verboden door SELinux. Als je SELinux draait in de afdwingende mode, refereer je naar Paragraaf 7.1, “SELinux en virtualisatie” voor meer informatie over het installeren van guests.Your guest storage image should be larger than the size of the installation, any additional packages and applications, and the size of the guests swap file. The installation process will choose the size of the guest's swap file based on size of the RAM allocated to the guest.Allocate extra space if the guest needs additional space for applications or other data. For example, web servers require additional space for log files.
Choose the appropriate size for the guest on your selected storage type and click the button.Opmerking
Het wordt aanbevolen dat je de standaard map gebruikt voor virtuele machine images,/var/lib/xen/images/. Als je een andere locatie gebruikt (zoals/xen/images/in dit voorbeeld) wees er dan zeker van dat het wordt toegevoegd aan jouw SELinux richtlijnen en dat het opnieuw gelabeld wordt voordat je verder gaat met de installatie (later in dit document zul je informatie vinden over het veranderen van jouw SELinux richtlijnen). - The Allocate memory and CPU window displays. Choose appropriate values for the virtualized CPUs and RAM allocation. These values affect the host's and guest's performance.Guests vereisen voldoende fysiek geheugen (RAM) om efficiënt en effectief te draaien. Kies een geheugen waarde die past bij je guest besturingssysteem en toepassing behoeften. De meeste besturingssystemen vereisen ten minste 512 MB RAM om voldoende snel te werken. Denk eraan dat guests fysiek RAM gebruiken. Het draaien van te veel guests of het overlaten van onvoldoende geheugen voor het host systeem resulteert in een significant gebruik van virtueel geheugen. Virtueel geheugen is significant langzamer wat degradatie van de systeem prestatie en snelheid veroorzaakt. Wees er zeker van om voldoende geheugen toe te kennen voor alle guests en de host om effectief te kunnen werken.Assign sufficient virtual CPUs for the virtualized guest. If the guest runs a multithreaded application assign the number of virtualized CPUs it requires to run most efficiently. Do not assign more virtual CPUs than there are physical processors (or hyper-threads) available on the host system. It is possible to over allocate virtual processors, however, over allocating has a significant, negative affect on guest and host performance due to processor context switching overheads.
- Het "Ready to begin installation" venster laat een overzicht zien van alle configuratie informatie die je hebt opgegeven. Bekijk de gepresenteerde informatie en gebruik de knop om veranderingen te maken als dat nodig is. Als je tevreden bent klik je op de knop om het installatie proces te beginnen.
Een VNC venster opent die het begin van het guest besturingssysteem installatie proces laat zien.
Dit beëindigt het algemene proces voor het aanmaken van guests met
virt-manager. Hoofdstuk 3, Guest besturingssysteem installatie procedures bevat stap-voor-stap instructies voor het installeren van een aantal veel voorkomende besturingssystemen.
2.3. Guests installeren met PXE
Deze paragraaf behandelt de stappen die nodig zijn om guests te installeren met PXE. PXE guest installatie vereist een gedeeld netwerk apparaat, ook bekend als een brug. De procedure hier beneden behandelt het maken van een brug en de stappen die nodig zijn om de brug te gebruiken voor een PXE installatie.
Maak een nieuwe brug
- Maak een nieuw netwerk script bestand in de
/etc/sysconfig/network-scripts/map. Dit voorbeeld maakt een bestand met de naamifcfg-installationwelke een brug maakt met de naaminstallation.# cd /etc/sysconfig/network-scripts/ # vim ifcfg-installation DEVICE=installation TYPE=Bridge BOOTPROTO=dhcp ONBOOT=yes
Warning
The line,TYPE=Bridge, is case-sensitive. It must have uppercase 'B' and lower case 'ridge'. Start de nieuwe brug # ifup installation
- Er zijn nog geen interfaces toegevoegd aan de nieuwe brug. Gebruik het
brctl showcommando. om details te bekijken van de netwerk bruggen op het systeem.# brctl show bridge name bridge id STP enabled interfaces installation 8000.000000000000 no virbr0 8000.000000000000 yes
Devirbr0brug is de standaard brug die gebruikt wordt doorlibvirtvoor netwerk adres vertaling (NAT) op het standaard Ethernet apparaat.
Voeg een interface toe aan de nieuwe brug
Bewerk het configuratie bestand voor de interface. Voeg deBRIDGEparameter toe aan het configuratie bestand met de naam van de brug die in de vorige stappen aangemaakt werd.# Intel Corporation Gigabit Network Connection DEVICE=eth1 BRIDGE=installation BOOTPROTO=dhcp HWADDR=00:13:20:F7:6E:8E ONBOOT=yes
Na het bewerken van het configuratie bestand, start je het netwerk opnieuw op of je herstart de computer.# service network restart
Controleer of de interface aangebracht is met hetbrctl showcommando:# brctl show bridge name bridge id STP enabled interfaces installation 8000.001320f76e8e no eth1 virbr0 8000.000000000000 yes
Beveiliging configuratie
Configureiptablesto allow all traffic to be forwarded across the bridge.# iptables -I FORWARD -m physdev --physdev-is-bridged -j ACCEPT # service iptables save # service iptables restart
Disable iptables on bridges
Alternatively, prevent bridged traffic from being processed byiptablesrules. In/etc/sysctl.confappend the following lines:net.bridge.bridge-nf-call-ip6tables = 0 net.bridge.bridge-nf-call-iptables = 0 net.bridge.bridge-nf-call-arptables = 0
Reload the kernel parameters configured withsysctl# sysctl -p /etc/sysctl.conf
Herstart libvirt voor de installatie
Restart thelibvirtdaemon.# service libvirtd reload
De brug is ingesteld, je kunt nu beginnen met een installatie.
PXE installatie met virt-install
Aanvirt-install voeg je de --network=bridge:BRIDGENAME installatie parameter toe waarin installatie de naam van jouw brug is. Gebruik voor PXE installaties de --pxe parameter.
# virt-install --accelerate --hvm --connect qemu:///system \
--network=bridge:installation --pxe\
--name EL10 --ram=756 \
--vcpus=4
--os-type=linux --os-variant=rhel5
--file=/var/lib/libvirt/images/EL10.img \
Voorbeeld 2.3. PXE installatie met virt-install
PXE installatie met virt-manager
De stappen hier beneden zijn de stappen die anders zijn dan die in de standaard virt-manager installatie procedure. Voor de standaard installaties refereer je naar Hoofdstuk 3, Guest besturingssysteem installatie procedures.Selecteer PXE
Selecteer PXE als de installatie methode.
Selecteer de brug
Selecteer Shared physical device en selecteer de brug die in de vorige procedure gemaakt is.
Start de installatie
De installatie is klaar om te beginnen.
Een DHCP verzoek wordt verstuurd en als een geldige PXE server wordt gevonden, zullen de guest installatie processen beginnen.
Hoofdstuk 3. Guest besturingssysteem installatie procedures
- 3.1. Red Hat Enterprise Linux 5 installeren als een para-gevirtualiseerde guest
- 3.2. Red Hat Enterprise Linux installeren als een volledig gevirtualiseerde guest
- 3.3. Windows XP installeren als een volledig gevirtualiseerde guest
- 3.4. Windows Server 2003 installeren als een volledig gevirtualiseerde guest
- 3.5. Windows Server 2008 installeren als een volledig gevirtualiseerde guest
Dit hoofdstuk behandelt hoe je verschillende guest besturingssystemen installeert in een gevirtualiseerde omgeving in Fedora. Om de basis processen te begrijpen, refereer je naar Hoofdstuk 2, Gevirtualiseerde guest installatie overzicht.
3.1. Red Hat Enterprise Linux 5 installeren als een para-gevirtualiseerde guest
Deze paragraaf beschrijft hoe je Red Hat Enterprise Linux 5 installeert als een para-gevirtualiseerde guest. Para-virtualisatie is sneller dan volledige virtualisatie en ondersteunt alle voordelen van volledige virtualisatie. Para-virtualisatie vereist een speciale, ondersteunde kernel, de
kernel-xen kernel.
Belangrijke opmerking over para-virtualisatie
Para-virtualisatie werkt alleen met de Xen hypervisor. Para-virtualisatie werkt niet met de KVM hypervisor.
Verzeker je ervan dat je root toegang hebt voordat je met de installatie begint.
Deze methode installeert Red Hat Enterprise Linux van een server op afstand. De installatie instructies die hier getoond worden zijn vergelijkbaar met die van een minimale installatie van een live CD-ROM.
Maak para-gevirtualiseerde Red Hat Enterprise Linux 5 guests aan met gebruik van virt-manager of virt-install. Voor instructies over
virt-manager, refereer je naar de procedure in Paragraaf 2.2, “Guests aanmaken met virt-manager”.
Maak een para-gevirtualiseerde guest aan met het commando-regel gereedschap
virt-install. De --vnc optie laat de grafische installatie zien. De naam van de guest is in dit voorbeeld rhel5PV, het schijf image bestand is rhel5PV.dsk en een locale spiegel van de Red Hat Enterprise Linux 5 installatie boom is ftp://10.1.1.1/trees/CentOS5-B2-Server-i386/. Vervang deze waardes met waardes die geldig zijn voor jouw systeem en netwerk.
# virt-install -nrhel5PV-r 500 \ -f /var/lib/libvirt/images/rhel5PV.dsk-s 3 --vnc -p \ -lftp://10.1.1.1/trees/CentOS5-B2-Server-i386/
Automatische installatie
Red Hat Enterprise Linux kan geïnstalleerd worden zonder een grafische interface of handmatige input. Gebruik Kickstart bestanden om het installatie proces te automatiseren.
Het gebruik van beide methodes opent dit venster, welke de initiële opstart fases van je guest laat zien:
Nadat jouw systeem zijn initiële opstart heeft afgemaakt, begint het standaard installatie proces voor Red Hat Enterprise Linux. Voor de meeste systemen zijn de standaard antwoorden acceptabel.
Procedure 3.1. Para-gevirtualiseerde Red Hat Enterprise Linux guest installatie procedure
- Selecteer de taal en klik op .
- Selecteer het toetsenbord en klik op .
- Ken het netwerk adres van de guest toe. Kies ervoor om
DHCP(zoals hieronder getoond) te gebruiken of kies een statisch IP adres:
- Als je DHCP selecteerde zal het installatie proces nu proberen om een IP adres te verkrijgen:
- Als je een statisch IP adres voor je guest koos verschijnt deze prompt. Vul de details in op de netwerk configuratie van de guest:
- Vul een geldig IP adres in. Verzeker je ervan dat het adres dat je opgeeft de server met de installatie boom kan bereiken.
- Vul een geldig sub-net masker in, standaard gateway en naamserver adres.
Selecteer de taal en klik op .
- Dit is een voorbeeld van een statische IP adres configuratie:
- Het installatie proces haalt nu de bestanden die het nodig heeft op van de server:
Zodra de initiële stappen klaar zijn start het grafische installeer proces.
Als je een beta of vroege vrijgave distributie installeert, bevestig dan dat je het bedrijfssysteem wit installeren. Klik op , en klok dan op :
Procedure 3.2. Het grafische installatie proces
- Vul een geldige registratie code in. Als je een geldige RHN abonnement sleutel hebt vul je die in het
Installation Numberveld in:
Note
Als je de registratie stap overslaat kun je jouw Fedora netwerk acount details bevestigen na de installatie met hetrhn_registercommando. Hetrhn_registercommando vereist root toegang.# rhn_register
- De installatie vraagt je om het wissen van alle data te bevestigen voor de opslag die je selecteerde voor de installatie:
Klik op om verder te gaan. - Bekijk de opslag configuratie en partitie indeling. Je kunt geavanceerde opslag configuratie te selecteren als je iSCSI wilt gebruiken voor de opslag voor de guest.
Maak je selecties en klik dan op . - Bevestig de geselecteerde opslag voor de installatie.
Klik op om verder te gaan. - Configureer netwerk en hostnaam instellingen. Deze instellingen zijn ingevuld met de data die eerder in het installatie proces zijn opgegeven. Verander indien nodig deze instellingen.
Klik op om verder te gaan. - Selecteer de juiste tijdzone voor jouw omgeving.
- Vul het root wachtwoord van de guest in.
Klik op om verder te gaan. - Selecteer de te installeren software pakketten. Selecteer de knop. Je moet het kernel-xen pakket in de System map installeren. Het kernel-xen pakket is vereist voor para-virtualisatie.
Klik op . - Afhankelijkheden en ruimte vereisten worden berekend.
- Nadat de installatie afhankelijkheden en ruimte vereisten geverifieerd zijn, klik je op om de feitelijke installatie te beginnen.
- Alle geselecteerde software pakketten worden automatisch geïnstalleerd.
- Zodra de installatie klaar is start je de guest opnieuw op:
- De gast zal niet opnieuw opstarten, maar het zal afsluiten..
- Start de guest op. De naam van de guest werd gekozen toen je
virt-installgebruikte in Paragraaf 3.1, “Red Hat Enterprise Linux 5 installeren als een para-gevirtualiseerde guest”. Als je het standaard voorbeeld gebruikt hebt is de naamrhel5PV.Voer uit:virsh reboot
rhel5PVAls alternatief open jevirt-manager, je selecteert de naam van jouw guest, je klikt op , en daarna op .Een VNC venster opent nu die de opstart processen van de guest laat zien.
- Opstarten van de guest opent het First Boot configuratie scherm. Dit hulpprogramma vraagt je naar een paar basis configuratie keuzes voor je guest.
- Lees de licentie overeenkomst en verklaar je hiermee akkoord.
Klik op in het licentie overeenkomst venster. - Stel de firewall in.
Click to continue.- Als je de firewall uitzet wordt je gevraagd om je keuze te bevestigen. Klik op voor de bevestiging en ga verder.
- Stel SELinux in. Het wordt sterk aanbevolen om SELinux in de afdwingende mode te draaien. Je kunt ervoor kiezen om SELinux in de toelatende mode te draaien of om het uit te zetten.
Click to continue.- Als je kiest voor het uitzetten van SELinux verschijnt deze waarschuwing. Klik op om SELinux uit te zetten.
- Zet indien nodig
kdumpaan.
Click to continue. - Bevestig dat de tijd en datum correct zijn ingesteld voor je guest. Als je een para-gevirtualiseerde guest installeert moeten tijd en datum gesynchroniseerd zijn met de hypervisor.
Click to continue. - Stel software vernieuwingen in. Als je een Fedora netwerk abonnement hebt of je wilt er een proberen, gebruik je het scherm hieronder voor het registreren van je nieuw geïnstalleerde guest in RHN.
Click to continue.- Bevestig je keuzes voor RHN.
- Zodra de instelling beëindigd is zie je misschien nog een venster als je je niet registreerde bij RHN. Je zult geen software vernieuwingen ontvangen.
Klik op de knop.
- Maak een gebruikersaccount aan anders dan root. Het wordt aanbevolen om een gebruikersaccount anders dan root aan te maken voor normaal gebruik en verbeterde beveiliging. Vul de gebruikersnaam en wachtwoord in.
Klik op de knop. - Als een geluid apparaat is ontdekt en je wilt geluid gebruiken, moet je het instellen. Maak dit proces af en klik op .
- Je kunt extra software pakketten van CD installeren met gebruik van dit scherm. Het is vaak efficiënter om op dit moment geen extra software te installeren, maar om ze later toe te voegen met gebruik van yum. Klik op .
- De guest configureert nu de instellingen die je veranderde en gaat verder met het opstart proces.
- Het Red Hat Enterprise Linux 5 login scherm verschijnt. Log in met de gebruikersnaam die je in de vorige stappen aangemaakt hebt.
- Je hebt nu met succes een para-gevirtualiseerde Red Hat Enterprise Linux 5 guest geïnstalleerd.
3.2. Red Hat Enterprise Linux installeren als een volledig gevirtualiseerde guest
Deze paragraaf behandelt het installeren van een volledig gevirtualiseerde Red Hat Enterprise Linux 5 guest.
Procedure 3.3. Het maken van een volledig gevirtualiseerde Red Hat Enterprise Linux 5 guest met virt-manager
Open virt-manager
Startvirt-manager. Launch the application from the menu and submenu. Alternatively, run thevirt-managercommand as root.Select the hypervisor
Select the hypervisor. If installed, select Xen or KVM. For this example, select KVM. Note that presently KVM is namedqemu.Verbindt met een hypervisor als je dat nog niet gedaan hebt. Open het File menu en selecteer de Add Connection... optie. Refereer naar Paragraaf 16.1, “Het open connection venster”.Zodra een hypervisor verbinding geselecteerd is komt de New knop beschikbaar. Klik op de New knop.Start the new virtual machine wizard
Pressing the New button starts the virtual machine creation wizard.Press to continue.
Name the virtual machine
Geef een naam op voor je gevirtualiseerde guest. Leestekens en spaties zijn niet toegestaan.Klik op om verder te gaan.
Choose a virtualization method
Kies de virtualisatie methode voor de gevirtualiseerde guest. Merk op dat je alleen een geïnstalleerde virtualisatie methode kunt kiezen. Als je eerder KVM of Xen selecteerde (Stap 4) moet je de hypervisor gebruiken die je selecteerde. Dit voorbeeld gebruikt de KVM hypervisor.Druk op om verder te gaan.
Select the installation method
Selecteer Local install media voor het installeren vanaf een optische schijf of ISO image; Network install tree om te installeren van een HTTP, FTP, or NFS server; of Network boot om te installeren van een PXE server.Zet OS Type op Linux en OS Variant op Red Hat Enterprise Linux 5 zoals getoond in de schermafdruk.Klik op om verder te gaan.
Locate installation media
Selecteer ISO image locatie of CD-ROM of DVD station. Dit voorbeeld gebruikt een ISO image bestand van de Red Hat Enterprise Linux 5 installatie DVD.- Press the button.
- Zoek de locatie van het ISO bestand op en selecteer de ISO image. Klik op om je keuze te bevestigen.
- Het bestand is geselecteerd en klaar om van te installeren.Druk op om verder te gaan.
Image files and SELinux
Voor ISO image bestanden en guest opslag images, gebruik je de/var/lib/libvirt/images/map. Elke andere locatie vereist extra configuratie voor SELinux, refereer naar Paragraaf 7.1, “SELinux en virtualisatie” voor details.Storage setup

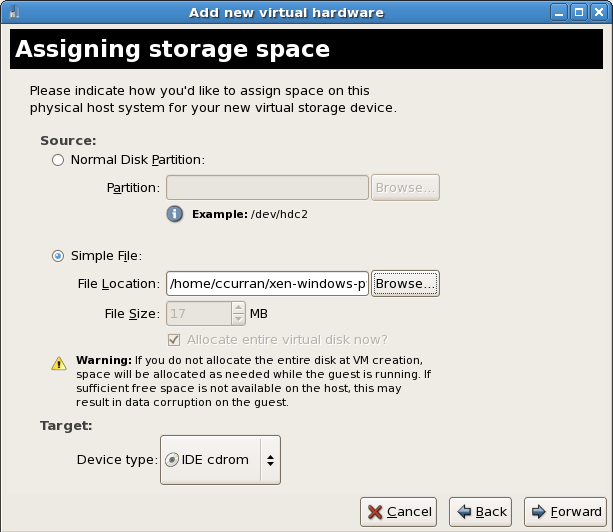

Ken een fysiek opslag apparaat (Block device) of een op bestand-gebaseerde image (File) toe. Op bestand-gebaseerde images moeten opgeslagen worden in de/var/lib/libvirt/images/map. Ken voldoende opslag toe aan jouw gevirtualiseerde guest en elke toepassing die het vereist.Klik op om verder te gaan.
Naar deze guest migreren
Live en off-line migraties vereisen dat guests op gedeelde netwerk opslag geïnstalleerd zijn. Voor informatie over het opzetten van gedeelde opslag voor guests refereer je naar Hoofdstuk 5, Gedeelde opslag en virtualisatie.Network setup
Select either Virtual network or Shared physical device.The virtual network option uses Network Address Translation (NAT) to share the default network device with the virtualized guest. Use the virtual network option for wireless networks.The shared physical device option uses a network bond to give the virtualized guest full access to a network device.Press to continue.
Memory and CPU allocation
The Allocate memory and CPU window displays. Choose appropriate values for the virtualized CPUs and RAM allocation. These values affect the host's and guest's performance.Virtualized guests require sufficient physical memory (RAM) to run efficiently and effectively. Choose a memory value which suits your guest operating system and application requirements. Windows Server 2008. Remember, guests use physical RAM. Running too many guests or leaving insufficient memory for the host system results in significant usage of virtual memory and swapping. Virtual memory is significantly slower causing degraded system performance and responsiveness. Ensure to allocate sufficient memory for all guests and the host to operate effectively.Assign sufficient virtual CPUs for the virtualized guest. If the guest runs a multithreaded application assign the number of virtualized CPUs it requires to run most efficiently. Do not assign more virtual CPUs than there are physical processors (or hyper-threads) available on the host system. It is possible to over allocate virtual processors, however, over allocating has a significant, negative affect on guest and host performance due to processor context switching overheads.Press to continue.
Verify and start guest installation
Controleer de configuratie.Klik op om de guest installatie procedure te starten.
Linux installeren
Maak de Red Hat Enterprise Linux 5 installatie af. De installatie wordt behandeld in de Red Hat Enterprise Linux Installation Guide, beschikbaar op http://redhat.com/docs.
Een volledig gevirtualiseerde Red Hat Enterprise Linux 5 guest is nu geïnstalleerd.
3.3. Windows XP installeren als een volledig gevirtualiseerde guest
Windows XP kan geïnstalleerd worden als een volledig gevirtualiseerde guest. Deze paragraaf beschrijft hoe Windows XP te installeren is als een volledig gevirtualisserde guest op Linux.
Voordat je aan deze procedure begint moet je er zeker van zijn dat je root toegang hebt.
Starting virt-manager
Open . Open een verbinding met de host (klik op ). Klik op de knop om een nieuwe virtuele machine aan te maken.Jouw systeem een naam geven
Vul de System Name in en klik op de knop.
Kies een virtualisatie methode
Als je KVM of Xen eerder selecteerde (stap Stap 1) moet je de hypervisor gebruiken die je koos. Dit voorbeeld gebruikt de KVM hypervisor.Windows kan alleen geïnstalleerd worden met gebruik van volledige virtualisatie.Kies een installatie methode
Dit scherm laat je de installatie methode en het type besturingssysteem opgeven.Voor CD-ROM or DVD installatie selecteer je het station waarin de Windows installatie schijf zich bevindt. Als je ISO Image Location kiest vul het pad naar een Windows installatie .iso image in.Selecteer Windows van de OS Type lijst en Microsoft Windows XP van de OS Variant lijst.PXE installatie wordt niet behandeld in dit hoofdstuk.
Press to continue.Image files and SELinux
Voor ISO images en guest opslag images wordt het aanbevolen om de/var/lib/libvirt/images/map te gebruiken. Elke andere locatie kan extra configuratie voor SELinux nodig hebben, refereer naar Paragraaf 7.1, “SELinux en virtualisatie” voor details.- The Assigning storage space window displays. Choose a disk partition, LUN or create a file based image for the guest storage.De conventie voor bestand-gebaseerde images in Fedora is dat alle bestand-gebaseerde guest images zich bevinden in de
/var/lib/libvirt/images/map. Andere map locaties voor bestand-gebaseerde images zijn verboden door SELinux. Als je SELinux draait in de afdwingende mode, refereer je naar Paragraaf 7.1, “SELinux en virtualisatie” voor meer informatie over het installeren van guests.Your guest storage image should be larger than the size of the installation, any additional packages and applications, and the size of the guests swap file. The installation process will choose the size of the guest's swap file based on size of the RAM allocated to the guest.Allocate extra space if the guest needs additional space for applications or other data. For example, web servers require additional space for log files.
Choose the appropriate size for the guest on your selected storage type and click the button.Opmerking
Het wordt aanbevolen dat je de standaard map gebruikt voor virtuele machine images,/var/lib/libvirt/images/. Als je een andere locatie gebruikt (zoals/images/in dit voorbeeld) wees er dan zeker van dat het toegevoegd wordt aan de SELinux gedragslijnen en opnieuw gelabeld wordt voordat je verder gaat met de installatie (later in dit document zul je informatie vinden over het veranderen van jouw SELinux gedragslijnen) Network setup
Select either Virtual network or Shared physical device.The virtual network option uses Network Address Translation (NAT) to share the default network device with the virtualized guest. Use the virtual network option for wireless networks.The shared physical device option uses a network bond to give the virtualized guest full access to a network device.Press to continue.- The Allocate memory and CPU window displays. Choose appropriate values for the virtualized CPUs and RAM allocation. These values affect the host's and guest's performance.Gevirtualiseerde guest vereisen voldoende fysiek geheugen (RAM) om efficiënt en effectief te draaien. Kies een geheugen waarde die past bij je guest besturingssysteem en toepassing behoeften. De meeste besturingssystemen vereisen ten minste 512 MB RAM om snel te kunnen werken. Denk eraan dat guest fysieke RAM gebruiken. Het draaien van te veel guests of onvoldoende geheugen overlaten voor het host systeem resulteert in significant gebruik van virtueel geheugen en swappen. Virtueel geheugen is veel langzamer wat afnemende systeem prestaties en snelheid veroorzaakt. Wees er zeker van om voldoende geheugen toe te kennen aan alle guests en de host om effectief te kunnen werken.Assign sufficient virtual CPUs for the virtualized guest. If the guest runs a multithreaded application assign the number of virtualized CPUs it requires to run most efficiently. Do not assign more virtual CPUs than there are physical processors (or hyper-threads) available on the host system. It is possible to over allocate virtual processors, however, over allocating has a significant, negative affect on guest and host performance due to processor context switching overheads.
- Voordat de installatie verdergaat zul je het overzicht scherm zien. Klik op om verder te gaan met de guest installatie:
- Je moet een hardware selectie maken dus open een console venster meteen nadat de installatie start. Klik op de knop en ga dan naar het virt-manager overzicht scherm en selecteer je pas opgestarte Windows guest. Dubbel-klik op de systeem naam en het console venster opent. Duw snel en herhaald op F5 om een nieuwe
HALte selecteren, zodra je het dialoog scherm in de Windows installatie krijgt, selecteer je de 'Generic i486 Platform' tab (blader door de selecties met de Up en Down pijlen.
- De installatie vervolgt met de standaard Windows installatie.
- Partitioneer de harde schijf als er om gevraagd wordt.
- Nadat de schijf geformatteerd is begint Windows met het kopiëren van de bestanden naar de harde schijf.
- De bestanden worden gekopieerd naar het opslag apparaat, Windows gaat nu opnieuw opstarten.
- Start je Windows guest opnieuw op:
# virsh start
WindowsGuestWaarinWindowsGuestde naam van je virtuele machine is. - Als het console venster opent, zie je de instel fase van de Windows installatie.
- Als het lijkt dat je installatie vastloopt tijdens de instel fase, start dan de guest opnieuw op met
virsh reboot. Hiermee zal de installatie meestal verdergaan. Als je de virtuele machine opnieuw opstart zul eenWindowsGuestNameSetup is being restartedboodschap zien:
- Nadat setup is beëindigd, zul je het Windows boot scherm zien:
- Je kunt nu verder gaan met de standaard setup van jouw Windows installatie:
- Het setup proces is klaar, er verschijnt een Windows bureaublad.
3.4. Windows Server 2003 installeren als een volledig gevirtualiseerde guest
Dit hoofdstuk beschrijf de installatie van een volledig gevirtualiseerde Widows Server 2003 guest met het
virt-install commando. virt-install kan gebruikt worden in plaats van virt-manager. Dit proces is vergelijkbaar met de Windows XP installatie behandeld in Paragraaf 3.3, “Windows XP installeren als een volledig gevirtualiseerde guest”.
- Het gebruiken van
virt-installvoor het installeren van Windows Server 2003 als de console voor de Windows guest opent snel het virt-viewer venster. Een voorbeeld van het gebruik vanvirt-installvoor het installeren van een Windows Server 2003 guest:Start de installatie met hetvirt-installcommando.# virt-install -hvm -s 5 -f /var/lib/libvirt/images/windows2003spi1.dsk \ -n windows2003sp1 -cdrom=/ISOs/WIN/en_windows_server_2003_sp1.iso \ -vnc -r 1024
- Zodra de guest opstart in de installatie moet je snel F5 induwen. Als je F5 niet op het juiste moment induwt moet je de installatie opnieuw opstarten. Het induwen van F5 laat je een andere HAL of Computer Type selecteren. Kies
Standard PCals het Computer Type. Dit is de enigste niet-standaard stap die vereist is.
- Maak de rest van de installatie af.
- Windows Server 2003 is nu geïnstalleerd als een volledig gevirtualiseerde guest.
3.5. Windows Server 2008 installeren als een volledig gevirtualiseerde guest
Deze paragraaf behandelt het installeren van een volledig gevirualiseerde Windows Server 2008 guest.
Procedure 3.4. Windows Server 2008 installeren met virt-manager
Open virt-manager
Startvirt-manager. Launch the application from the menu and submenu. Alternatively, run thevirt-managercommand as root.Select the hypervisor
Select the hypervisor. If installed, select Xen or KVM. For this example, select KVM. Note that presently KVM is namedqemu.Zodra de optie geselecteerd is, komt de New knop beschikbaar. Klik op de New knop.Start the new virtual machine wizard
Pressing the New button starts the virtual machine creation wizard.Press to continue.Name the virtual machine
Geef een naam op voor jouw gevirtualiseerde guest. Leestekens en spaties zijn niet toegelaten.Klik op om verder te gaan.
Choose a virtualization method
Kies de virtualisatie methode voor de gevirtualiseerde guest. Merk op dat je alleen een geïnstalleerde virtualisatie methode kan kiezen. Als je KVM of Xen eerder selecteerde (stap 2) moet je de hypervisor gebruiken die je selecteerde. Dit voorbeeld gebruikt de KVM hypervisor.Klik op om verder te gaan.Select the installation method
Voor alle versies van Windows moet je local install media gebruiken, met of een ISO image, of een fysieke optische media.PXE kan gebruikt worden als je een PXE server hebt die ingesteld is voor Windows netwerk installatie. PXE Windows installatie wordt niet behandeld in deze gids.Stel OS Type in op Windows en OS Variant op Microsoft Windows 2008 zoals getoond in de schermafdruk.Klik op om verder te gaan.
Locate installation media
Selecteer de ISO image locatie of het CD-ROM of DVD station. Dit voorbeeld gebruikt een ISO bestand image van de Windows Server 2008 installatie CD.- Press the button.
- Zoek naar de locatie van het ISO bestand en selecteer het.Klik op om je selectie te bevestigen.
- Het bestand is geselecteerd en klaar om van te installeren.Klik op om verder te gaan.
Image files and SELinux
Voor ISO image bestanden en guest opslag images, wordt het aanbevolen om de/var/lib/libvirt/images/map te gebruiken. Elke andere locatie heeft misschien extra configuratie nodig voor SELinux, refereer naar Paragraaf 7.1, “SELinux en virtualisatie” voor details.Storage setup
Ken een fysiek opslag apparaat (Block device) of een bestand-gebaseerde image (File) toe. Bestand-gebaseerde images moeten opgeslagen worden in de/var/lib/libvirt/images/map. Ken voldoende opslag toe aan je gevirtualiseerde guest. Ken voldoende ruimte toe aan je gevirtualiseerde guest en alle toepassingen die het nodig heeft.Klik op om verder te gaan.
Network setup
Select either Virtual network or Shared physical device.The virtual network option uses Network Address Translation (NAT) to share the default network device with the virtualized guest. Use the virtual network option for wireless networks.The shared physical device option uses a network bond to give the virtualized guest full access to a network device.Press to continue.Memory and CPU allocation
The Allocate memory and CPU window displays. Choose appropriate values for the virtualized CPUs and RAM allocation. These values affect the host's and guest's performance.Virtualized guests require sufficient physical memory (RAM) to run efficiently and effectively. Choose a memory value which suits your guest operating system and application requirements. Windows Server 2008. Remember, guests use physical RAM. Running too many guests or leaving insufficient memory for the host system results in significant usage of virtual memory and swapping. Virtual memory is significantly slower causing degraded system performance and responsiveness. Ensure to allocate sufficient memory for all guests and the host to operate effectively.Assign sufficient virtual CPUs for the virtualized guest. If the guest runs a multithreaded application assign the number of virtualized CPUs it requires to run most efficiently. Do not assign more virtual CPUs than there are physical processors (or hyper-threads) available on the host system. It is possible to over allocate virtual processors, however, over allocating has a significant, negative affect on guest and host performance due to processor context switching overheads.Press to continue.Verify and start guest installation
Verifieer de configuratie.Klik op om de guest installatie procedure te beginnen.
Windows installeren
Maak de Windows Server 2008 installatie volgorde af. De installatie volgorde wordt in deze gids niet behandeld, refereer naar Microsoft's documentatie voor informatie over het installeren van Windows.
Deel II. Configuration
Virtualisatie instellen in Fedora
Deze hoofdstukken behandelen instel procedures voor verscheidene geavanceerde virtualisatie taken. De taken omvatten netwerk en opslag apparaten toevoegen, beveiliging verbeteren, prestaties verbeteren, en het gebruik van para-gevirtualiseerde drivers op volledig gevirtualiseerde guests.
Hoofdstuk 4. Gevirtualiseerde blok apparaten
Dit hoofdstuk behandelt het installeren en instellen van blok apparaten in gevirtualiseerde guests. De term blok apparaten refereert naar verschillende vormen van opslag apparaten.
4.1. Een gevirtualiseerde floppy disk controller aanmaken
Floppy disk controllers zijn nodig voor een aantal oudere besturingssystemen, in het bijzonder voor het installeren van drivers. Op dit moment kunnen fysieke floppy disk stations niet benaderd worden vanuit gevirtualiseerde guests. Echter het aanmaken en benaderen van floppy disk images vanaf gevirtualiseerde floppy stations wordt ondersteund. Deze paragraaf behandelt het aanmaken van een gevirtualiseerde floppy station.
Een image bestand van een floppy disk is vereist. Maak floppy disk image bestanden met het
dd commando. Vervang /dev/fd0 met de naam van een floppy disk station en geef de schijf een geschikte naam.
# dd if=/dev/fd0 of=~/legacydrivers.img
Para-gevirtualiseerde drivers opmerking
De para-gevirtualiseerde drivers kunnen fysieke floppy stations afbeelden naar volledig gevirtualiseerde guests
Dit voorbeeld gebruikt een guest aangemaakt met
virt-manager en draait een volledig gevirtualiseerde Linux installatie met een image geplaatst in /var/lib/libvirt/images/rhel5FV.img. De Xen hypervisor wordt in het voorbeeld gebruikt.
- Maak het XML configuratie bestand voor je guest image met gebruik van het
virshcommando op een draaiende guest.# virsh dumpxml rhel5FV > rhel5FV.xml
Dit slaat de configuratie instellingen op als een XML bestand welke bewerkt kan worden om de operaties en apparaten gebruikt door de guest aan te passen. Voor meer informatie over het gebruik van de virsh XML configuratie bestanden, refereer je naar Hoofdstuk 18, Aangepaste libvirt scripts aanmaken. - Maak een floppy disk image voor de guest.
# dd if=/dev/zero of=/var/lib/libvirt/images/rhel5FV-floppy.img bs=512 count=2880
- Voeg de onderstaande regels, met veranderingen waar nodig, toe aan het configuratie XML bestand van jouw guest. Dit voorbeeld maakt een guest met een floppy station als een bestand-gebaseerd virtueel apparaat.
<disk type='file' device='floppy'> <source file='/var/lib/libvirt/images/rhel5FV-floppy.img'/> <target dev='fda'/> </disk> - Stop de guest
# virsh stop rhel5FV
- Start de guest opnieuw op met gebruik van het XML bestand.
# virsh create rhel5FV.xml
Het floppy station is nu beschikbaar in de guest en opgeslagen als een image bestand op de host.
4.2. Opslag apparaten toevoegen aan guests
Deze paragraaf behandelt het toevoegen van opslag apparaten aan gevirtualiseerde guests. Extra opslag kan alleen toegevoegd worden nadat guests zijn aangemaakt. De ondersteunde opslag apparaten en protocollen zijn:
- locale harde schijf partities,
- logische volumes,
- Fibre Channel of iSCSI direct verbonden met de host.
- Bestand containers die zich bevinden in een bestandssysteem op de host.
- NFS bestandssystemen direct aangekoppeld door de virtuele machine.
- iSCSI opslag direct toegankelijk voor de guest.
- Cluster bestandssystemen (GFS).
Bestand-gebaseerde opslag toevoegen aan een guest
Bestand-gebaseerde opslag of bestand-gebaseerde containers zijn bestanden op het host bestandssysteem welke optreden als gevirtualiseerde harde schijven voor gevirtualiseerde guests. Om een bestand-gebaseerde container toe te voegen voer je de volgende stappen uit:- Maak een leeg container bestand of gebruik een bestaande bestand container (zoals een ISO bestand).
- Maak een sparse bestand met gebruik van het
ddcommando. Sparse bestanden worden niet aanbevolen door problemen met data integriteit en prestaties. Sparse bestanden kun veel sneller aangemaakt worden en kunnen gebruikt worden voor testen, maar moeten niet gebruikt worden in productie omgevingen.# dd if=/dev/zero of=/var/lib/libvirt/images/FileName.img bs=1M seek=4096 count=0
- Niet-sparse, voor-toegekende bestanden worden aanbevolen voor bestand-gebaseerde opslag containers. Om een niet-sparse bestand te maken, voer je uit:
# dd if=/dev/zero of=/var/lib/libvirt/images/FileName.img bs=1M count=4096
Beide commando's maken een 400 MB bestand aan welke gebruikt kan worden als extra opslag voor een gevirtualiseerde guest. - Schrijf de configuratie weg voor de guest. In dit voorbeeld wordt de guest
Guest1genoemd en het bestand wordt opgeslagen in de persoonlijke map van de gebruiker.# virsh dumpxml
Guest1> ~/Guest1.xml - Open het configuratie bestand (
Guest1.xmlin dit voorbeeld) met een tekstverwerker. Zoek de regels op die beginnen met "disk=". Deze regels lijken op:>disk type='file' device='disk'< >driver name='tap' type='aio'/< >source file='/var/lib/libvirt/images/Guest1.img'/< >target dev='xvda'/< >/disk< - Voeg de extra opslag toe door het aanpassen van het einde van de
disk=regels. Wees er zeker van dat je een apparaat naam opgeeft voor het virtuele blok apparaat die nog niet in gebruik is in het configuratie bestand. Het volgende voorbeeld voegt een bestand, met de naamFileName.img, toe als een bestand-gebaseerde opslag container.>disk type='file' device='disk'< >driver name='tap' type='aio'/< >source file='/var/lib/libvirt/images/Guest1.img'/< >target dev='xvda'/< >/disk< >disk type='file' device='disk'< >driver name='tap' type='aio'/< >source file='/var/lib/libvirt/images/FileName.img'/< >target dev='hda'/< >/disk< - Stat de guest opnieuw op met het vernieuwde configuratie bestand.
# virsh create Guest1.xml
- De volgende stappen zijn specifiek voor een Linux guest. Andere besturingssystemen behandelen nieuwe opslag apparaten op andere manieren. Voor niet-Linux systemen refereer je naar de documentatie van je guest besturingssysteem.De guest gebruikt nu het bestand
FileName.imgals een apparaat met de naam/dev/hdb. Dit apparaat vereist formattering van de guest. Op de guest partitioneer je het apparaat als een primaire partitie voor het gehele apparaat en formatteer dan het apparaat.- Type
nvoor een nieuwe partitie.# fdisk /dev/hdb Command (m for help):
- Type
pvoor een primaire partitie.Command action e extended p primary partition (1-4)
- Kies een beschikbaar partitie nummer. In dit voorbeeld wordt de eerste partitie gekozen door een
1in te typen.Partition number (1-4):
1 - Kies de standaard eerste cilinder door op
Enterte duwen.First cylinder (1-400, default 1):
- Selecteer de grootte van de partitie. In dit voorbeeld wordt de gehele schijf toegekend door op
Enterte duwen.Last cylinder or +size or +sizeM or +sizeK (2-400, default 400):
- Stel de partitie type in door
tin te typen.Command (m for help):
t - Kies de partitie die je in de vorige stappen aangemaakt hebt. In dit voorbeeld is dat partitie
1.Partition number (1-4):
1 - Type
83in voor een Linux partitie.Hex code (type L to list codes):
83 - Schrijf de veranderingen naar schijf en sluit af.
Command (m for help):
wCommand (m for help):q - Formatteer de nieuwe partitie met het
ext3bestandssysteem.# mke2fs -j /dev/hdb
- Koppel de schijf aan op de guest.
# mount /dev/hdb1
/mijnbestanden
De guest heeft nu een extra gevirtualiseerd bestand-gebaseerd opslag apparaat.
Harde schijven en andere blok apparaten toevoegen aan een guest
Systeem beheerders gebruiken extra harde schijven voor het aanbieden van meer opslag ruimte of om systeem data te scheiden van gebruikers data. Deze procedure, Procedure 4.1, “Fysieke blok apparaten toevoegen aan gevirtualiseerde guests”, beschrijft hoe je een harde schijf op de host toevoegt aan een gevirtualiseerde guest.
De procedure werkt voor alle fysieke blok apparaten, zoals CD-ROM, DVD, en floppy disk stations.
Procedure 4.1. Fysieke blok apparaten toevoegen aan gevirtualiseerde guests
- Verbindt de harde schijf fysiek met de host. Configureer de host als de schijf standaard niet bereikbaar is.
- Configureer de schijf op de host met
multipathen vasthoudendheid als dat nodig is. - Gebruik het
virsh attachcommando. Vervang:myguestmet de naam van jouw guest,/dev/hdb1met de schijf die je toevoegt, enhdcmet de locatie voor de schijf op de guest.hdcmoet een niet gebruikte apparaat naam zijn. Gebruik dehd*notatie ook voor Windows guests, de guest zal het apparaat correct herkennen.Voeg de--type hddparameter toe aan het commando voor CD-ROM en DVD stations.Voeg de--type floppyparameter toe aan het commando voor floppy stations.# virsh attach-disk
myguest/dev/hdb1hdc--driver tap --mode readonly - De guest heeft nu een nieuwe harde schijf met de naam
/dev/hdbonder Linux ofD: drive, of iets dergelijks, onder Windows. Deze schijf kan formattering vereisen.
4.3. Blijvende opslag configureren
Deze paragraaf is voor systemen met externe opslag of opslag via het netwerk; dat betekent, Fibre Channel of iSCSI gebaseerde opslag apparaten. Het wordt aanbevolen dat deze systemen blijvende apparaat namen instellen voor jouw hosts. Dit helpt bij live migratie en biedt ook consistente apparaat namen en opslag voor meerdere gevirtualiseerde systemen.
Universele Unieke Identifiers(UUID's) is een standaard methode voor het identificeren van computers en apparaten in verspreide computer omgevingen. Deze paragraaf gebruikt UUID's voor het identificeren van iSCSI of Fibre Channel LUN's. UUID's zijn blijvend na opnieuw opstarten, los koppelen en apparaat omwisselen. De UUID is vergelijkbaar met een label op het apparaat.
Systemen die
multipath niet draaien, moeten Enkel-pad configuratie gebruiken. Systemen die multipath draaien kunnen Meervoudig-pad configuratie gebruiken.
Enkel-pad configuratie
Deze procedure implementeert LUN apparaat vasthoudendheid met gebruik vanudev. Gebruik deze procedure alleen voor hosts die multipath niet gebruiken.
- Bewerk het
/etc/scsi_id.configbestand.- Verzeker je ervan dat de
options=-buitgecommentarieerd is.# options=-b
- Voeg de volgende regel toe:
options=-g
Deze optie steltudevin om aan te nemen dat alle aangekoppelde SCSI apparaten een UUID teruggeven.
- Om de UUID voor een bepaald apparaat te tonen voer je het
scsi_id -g -s /block/sd*commando uit. Bijvoorbeeld:# scsi_id -g -s /block/sd* 3600a0b800013275100000015427b625e
De output kan anders zijn dan in het voorbeeld hierboven. De output laat de UUID zien van het apparaat/dev/sdc. - Controleer of de UUID output identiek is met het
scsi_id -g -s /block/sd*commando van de computer die toegang heeft tot het apparaat. - Maak een regel om het apparaat een naam te geven. Maak een bestand aan met de naam
20-names.rulesin re/etc/udev/rules.dmap. Voeg nieuwe regels toe aan dit bestand. Alle regels worden toegevoegd aan hetzelfde bestand met gebruik van hetzelfde formaat. De regels volgen dit formaat:KERNEL="sd*", BUS="scsi", PROGRAM="/sbin/scsi_id -g -s", RESULT=
UUID, NAME=apparaatnaamVervangUUIDenapparaatnaammet de UUID hierboven verkregen, en een naam voor het apparaat. Dit is een regel voor het voorbeeld hierboven:KERNEL="sd*", BUS="scsi", PROGRAM="/sbin/scsi_id -g -s", RESULT="3600a0b800013275100000015427b625e", NAME="rack4row16"
Deudevdaemon zoekt nu alle apparaten met de naam/dev/sd*af voor de UUID in de regel. Zodra een overeenkomend apparaat is verbonden met het systeem krijgt het apparaat de naam uit de regel toegekend. In het voorbeeld verschijnt een apparaat met een UUID van 3600a0b800013275100000015427b625e als/dev/rack4row16. - Voeg deze regel toe aan
/etc/rc.local:/sbin/start_udev
- Kopieer de veranderingen in de
/etc/scsi_id.config,/etc/udev/rules.d/20-names.rules, en/etc/rc.localbestanden naar alle relevante hosts./sbin/start_udev
Netwerk opslag apparaten met ingestelde regels hebben nu blijvende namen op alle hosts waar de bestanden vernieuwd waren. Dit betekent dat je kunt migreren tussen hosts met gebruik van de gedeelde opslag en de guests hebben toegang tot de opslag apparaten in hun configuratie bestanden.
Meervoudig-pad configuratie
Hetmultipath pakket wordt gebruikt voor systemen met meer dan een fysiek pad van de computer naar opslag apparaten.multipath biedt fout tolerantie, failover en verbeterde prestaties voor netwerk opslag apparaten verbonden aan een Linux systeem.
Het implementeren van LUN vasthoudendheid in een
multipath omgeving vereist gedefinieerde alias namen voor jouw veelvoudig-pad apparaten. Elk opslag apparaat heeft een UUID dat optreedt als een sleutel voor de alias namen. Identificeer de UUID van een apparaat met gebruik van het scsi_id commando.
# scsi_id -g -s /block/sdc
De meervoudig-pad apparaten worden aangemaakt in de
/dev/mpath map. In het voorbeeld hieronder worden vier apparaten gedefinieerd in /etc/multipath.conf:
multipaths {
multipath {
wwid 3600805f30015987000000000768a0019
alias oramp1
}
multipath {
wwid 3600805f30015987000000000d643001a
alias oramp2
}
mulitpath {
wwid 3600805f3001598700000000086fc001b
alias oramp3
}
mulitpath {
wwid 3600805f300159870000000000984001c
alias oramp4
}
}
Deze instelling zal vier LUN's aanmaken met de namen
/dev/mpath/oramp1, /dev/mpath/oramp2, /dev/mpath/oramp3 en /dev/mpath/oramp4. Zodra ze opgegeven zijn, wordt de afbeelding van de WWID van de apparaten naar hun namen blijvend na opnieuw opstarten.
4.4. Voeg een gevirtualiseerde CD-ROM of DVD station toe aan een guest
Om een ISO bestand te koppelen aan een guest terwijl de guest on-line is, gebruik je
virsh met de attach-disk parameter.
# virsh attach-disk [domain-id] [source] [target] --driver file --type cdrom --mode readonly
De source en target parameters zijn paden voor de bestanden en apparaten, respectievelijk op de host en de guest. De source parameter kan een pad naar een ISO bestand zijn of het apparaat van de /dev map.
Hoofdstuk 5. Gedeelde opslag en virtualisatie
Dit hoofdstuk behandelt gedeelde netwerk opslag met virtualisatie in Fedora.
De volgende methodes worden ondersteund voor virtualisatie:
- Fibre Channel
- iSCSI
- NFS
- GFS2
Netwerk opslag is essentieel voor live en off-line guest migraties. Je kunt geen guests migreren zonder gedeelde opslag.
5.1. iSCSI gebruiken voor het opslaan van guests
Deze paragraaf behandelt het gebruik van iSCSI-gebaseerde apparaten om gevirtualiseerde guests op te slaan.
5.2. NFS gebruiken voor het opslaan van guests
Deze paragraaf behandelt het gebruik van NFS om gevirtualiseerde guests op te slaan.
5.3. GFS2 gebruiken voor het opslaan van guests
Deze paragraaf behandelt het gebruik van het Fedora Global File Systeem 2 (GFS2) om gevirtualiseerde guests op te slaan.
Hoofdstuk 6. Server beste praktijken
De volgende taken en tips kunnen je helpen met het beveiligen en het verzekeren van de betrouwbaarheid van je Fedora server host (dom0).
- Draai SELinux in de afdwingende mode. Je kunt dit doen door het volgende commando uit te voeren.
# setenforce 1
- Verwijder alle onnodige services of zet ze uit, zoals
AutoFS,NFS,FTP,HTTP,NIS,telnetd,sendmailenzovoort. - Voeg alleen het minimale aantal gebruikeraccounts toe die nodig zijn voor het platform beheer op de server en verwijder onnodige gebruikeraccounts.
- Vermijd het draaien van alle niet-essentiële toepassingen op je host. Het draaien van toepassingen op de host kan de virtuele machine prestaties beïnvloeden en kan de server stabiliteit aantasten. Elke toepassing welke de server laat crashen zal ook alle virtuele machines op de server buiten werking stellen.
- Gebruik een centrale locatie voor virtuele machine installaties en images. Virtuele machine images moeten opgeslagen worden in
/var/lib/libvirt/images/. Als je een andere map gebruikt voor je virtuele machine images wees er dan zeker van dat je de map toevoegt aan je SELinux richtlijnen en het opnieuw labelt voordat je de installatie opstart. - Installatie bronnen, bomen, en images moeten opgeslagen worden in een centrale locatie, gewoonlijk de locatie van je
vsftpdserver.
Hoofdstuk 7. Beveiliging voor virtualisatie
Bij het gebruik van virtualisatie technologieën in je bedrijfs infrastructuur moet je er zeker van zijn dat de host niet in gevaar kan worden gebracht. De host, voor de Xen hypervisor, is een domein met rechten dat systeem beheer afhandelt en alle virtuele machines beheert. Als de host onveilig is, zijn alle andere domeinen in het systeem kwetsbaar. Er zijn verschillende manieren om de beveiliging te verbeteren van systemen die virtualisatie gebruiken. Jij of jouw onderneming moet een Inzet plan maken die de werk specificaties bevat een specificeert welke services nodig zijn op je gevirtualiseerde guests on host servers en ook welke ondersteuning nodig is voor die services. Hier volgen een paar beveiligings problemen die overwogen moeten worden tijdens het maken van een inzet plan.
- Draai alleen de nodige services op hosts. Hoe minder processen en services op de host draaien, des te hoger het beveiliging niveau en prestaties zijn.
- Zet SELinux aan op de hypervisor. Lees Paragraaf 7.1, “SELinux en virtualisatie” voor meer informatie over het gebruik van SELinux en virtualisatie.
- Gebruik een firewall om het verkeer naar dom0 te beperken. Je kunt een firewall instellen met standaard-weigerings regels die zullen helpen om aanvallen op dom0 te voorkomen. Het is ook belangrijk om het aantal services die contact hebben met het netwerk te beperken.
- Sta normale gebruikers geen toegang toe tot dom0. Als je normale gebruikers toegang tot dom0 toestaat, loop je het risico dom0 kwetsbaar te maken. Derk eraan dat dom0 rechten heeft, en het toestaan van accounts zonder rechten kan het niveau van beveiliging in gevaar brengen.
7.1. SELinux en virtualisatie
Security Enhanced Linux werd ontwikkeld door de NSA
met hulp van de Linux gemeenschap om een betere beveiliging voor Linux te bieden. SELinux beperkt de mogelijkheden van een aanvaller en helpt om vele vaak voorkomende uitbuitingen zoals buffer overflow aanvallen en rechten escalatie te voorkomen. Deze voordelen zijn de reden dat Fedora aanbeveelt om alle Linux systemen moeten draaien met SELinux aangezet en werkend in de afdwingende mode.
SELinux belet guest images om te laden als SELinux is aangezet en de images zich niet in de juiste map bevinden. SELinux vereist dat alle guest images zijn opgeslagen in
/var/lib/libvirt/images.
LVM gebaseerde opslag toevoegen met SELinux in de afdwingende mode
De volgende paragraaf is een voorbeeld van het toevoegen van een logische volume aan een gevirtualiseerde guest met SELinux aangezet. Deze instructies werken ook voor harde schijf partities.Procedure 7.1. Het aanmaken en aankoppelen van een logische volume op een gevirtualiseerde guest met SELinux aangezet
- Maak een logische volume aan. Dit voorbeeld maakt een 5 Gigabyte logische volume met de naam
NewVolumeNameop de volume groep met de naamvolumegroup.# lvcreate -n
NewVolumeName-L5Gvolumegroup - Formatteer de
NewVolumeNamelogische volume met een bestandssysteem dat uitgebreide attributen ondersteunt, zoals ext3.# mke2fs -j
/dev/volumegroup/NewVolumeName - Maak een nieuwe map aan voor het aankoppelen van de nieuwe volume. Deze map kan overal op je bestandssysteem zijn. Het wordt aanbevolen het het niet in belangrijke systeem mappen te plaatsen (
/etc,/var,/sys) or in home directories (/homeof/root). Dit voorbeeld gebruikt een map met de naam/virtstorage# mkdir
/virtstorage - Koppel de logische volume aan.
# mount
/dev/volumegroup/NewVolumeName/virtstorage - Stel het juiste SELinux type in voor de Xen map.
semanage fcontext -a -t xen_image_t "/virtualization(/.*)?"
Of, stel het het juiste SELinux type in voor een KVM map.semanage fcontext -a -t virt_image_t "/virtualization(/.*)?"
Als de gerichte tactiek wordt gebruikt (gericht is de standaard tactiek) voegt het commando een regel toe aan het/etc/selinux/targeted/contexts/files/file_contexts.localbestand wat de verandering blijvend maakt. De toegevoegde regel kan hier op lijken:/virtstorage(/.*)? system_u:object_r:xen_image_t:s0
- Voer het commando uit om het type van het aankoppelpunt (
/virtstorage) en alle bestanden hierin te veranderen naarxen_image_t(restoreconensetfileslezen de bestanden in/etc/selinux/targeted/contexts/files/).# restorecon -R -v /virtualization
7.2. SELinux overwegingen
Deze paragraaf bevat een paar dingen die je moet overwegen als je SELinux implementeert in je virtualisatie inzet. Als je systeem veranderingen uitvoert of apparaten toevoegt, moet je jouw SELinux tactiek hierop aanpassen. Om een LVM volume in te stellen voor een guest, moet je de SELinux context veranderen voor de respectievelijke onderliggende blok apparaat en volume groep.
# semanage fcontext -a -t xen_image _t -f -b /dev/sda2 # restorecon /dev/sda2
De boolean parameter
xend_disable_t kan xend instellen in de onbeperkte mode na het opnieuw opstarten van de daemon. Het is beter om bescherming uit te zetten voor een enkele daemon dat voor het gehele systeem. Het wordt aanbevolen dat je mappen niet opnieuw moet labelen als xen_image_t, als je ze ook op andere plaatsen gebruikt.
Hoofdstuk 8. Netwerk configuratie
Deze pagina biedt een inleiding voor de algemene netwerk instellingen die gebruikt worden door op libvirt gebaseerde toepassingen. Deze informatie is van toepassing op alle hypervisors, of dit nu Xen, KVM, of een andere is. Voor meer informatie raadpleeg de de libvirt netwerk architectuur documentatie.
De twee algemene instellingen zijn "virtueel netwerk" of "gedeeld fysiek apparaat". De eerste is identiek voor alle distributies en kant en klaar beschikbaar. De laatste heeft handmatige instelling specifiek voor de distributie nodig.
8.1. Netwerk adres vertaling (NAT) met libvirt
Een van de meest algemene methodes voor het delen van netwerk verbindingen is om netwerk adres vertaling (NAT) doorsturen te gebruiken (ook bekend als virtuele netwerken).
Host configuratie
Elke standaardlibvirt installatie biedt op NAT gebaseerde verbindingen naar virtuele machines kant en klaar aan. Dit is het zogenaamde 'standaard virtuele netwerk'. Controleer of het beschikbaar is met het virsh net-list --all commando.
# virsh net-list --all Name State Autostart ----------------------------------------- default active yes
Als het ontbreekt, kan het voorbeeld XML configuratie bestand opnieuw geladen worden en geactiveerd:
# virsh net-define /usr/share/libvirt/networks/default.xml
Het standaard netwerk wordt gedefinieerd door
/usr/share/libvirt/networks/default.xml
Markeer het standaard netwerk om automatisch te starten:
# virsh net-autostart default Network default marked as autostarted
Start het standaard netwerk:
# virsh net-start default Network default started
Zodra het
libvirt standaard netwerk draait, zul je een geïsoleerd brug apparaat zien. Aan dit apparaat heeft geen fysieke interfaces toegekend, omdat het NAT en IP doorsturen gebruikt om te verbinden met de buitenwereld. Voeg geen nieuwe interfaces toe.
# brctl show bridge name bridge id STP enabled interfaces virbr0 8000.000000000000 yes
libvirt voegt iptables regels toe welke verkeer toestaan naar en van de guests verbonden met het virbr0 apparaat in de INPUT, FORWARD, OUTPUT en POSTROUTING ketens. libvirt probeert dan om de ip_forward parameter aan te zetten. Sommige andere toepassingen kunnen ip_forward uitzetten, dus de beste optie is het volgende aan /etc/sysctl.conf toe te voegen.
net.ipv4.ip_forward = 1
Guest configuratie
Zodra de host configuratie klaar is, kan een guest verbonden worden met het virtuele netwerk op basis van zijn naam. Om een guest te verbinden het 'standaard' virtuele network, kan de volgende XML gebruikt worden in de guest:<interface type='network'> <source network='default'/> </interface>
Note
Het definiëren van een MAC adres is optioneel. Een MAC adres wordt automatisch aangemaakt als het weggelaten wordt. Het MAC adres handmatig instellen kan in bepaalde situaties nuttig zijn.
<interface type='network'> <source network='default'/> <mac address='00:16:3e:1a:b3:4a'/> </interface>
8.2. Brug netwerken met libvirt
Netwerk bruggen (ook bekend als fysieke apparaat deling) wordt gebruikt om een fysiek apparaat toe te kennen aan een virtuele machine. Een brug wordt vaak gebruikt voor meer geavanceerde opstellingen en op servers met meerdere netwerk interfaces.
Xen netwerk uitzetten scripts
Als jouw systeem een Xen brug gebruikt, is het aan te bevelen om de standaard Xen netwerk brug uit te zetten door het bewerken van/etc/xen/xend-config.sxp en de volgende regel te veranderen van:
(network-script network-bridge)
naar:
(network-script /bin/true)
NetworkManager uitzetten
NetworkManager ondersteunt geen bruggen. NetworkManager moet uitgezet worden om de oudere netwerk instelling scripts te gebruiken.# chkconfig NetworkManager off # chkconfig network on # service NetworkManager stop # service network start
Note
In plaats van het uitzetten van NerworkManager, kun je "
NM_CONTROLLED=no" toevoegen aan de ifcfg-* scripts gebruikt in de voorbeelden.
Netwerk init scripts aanmaken
Maak of bewerk de volgende twee netwerk configuratie bestanden. Deze stap kan herhaald worden (met andere namen) voor extra netwerk bruggen.
Ga naar de
/etc/sysconfig/network-scripts map:
# cd /etc/sysconfig/network-scripts
Open het netwerk script voor het apparaat die je gaat toevoegen aan de brug. In dit voorbeeld, definieert
ifcfg-eth0 het fysieke netwerk interface welke ingesteld is als onderdeel van de brug:
DEVICE=eth0 # change the hardware address to match the hardware address your NIC uses HWADDR=00:16:76:D6:C9:45 ONBOOT=yes BRIDGE=br0
Tip
Je kunt de Maximum Transfer Unit (MTU) van het apparaat instellen door een
MTU variabele toe te voegen aan het einde van het configuratie bestand.
MTU=9000
Maak een nieuw netwerk script in de
/etc/sysconfig/network-scripts map met de naam ifcfg-br0 of iets dergelijks. De br0 is de naam van de brug, dit kan van alles zijn zolang de naam van het bestand overeenkomt met de DEVICE parameter.
DEVICE=br0 TYPE=Bridge BOOTPROTO=dhcp ONBOOT=yes DELAY=0
Warning
The line,
TYPE=Bridge, is case-sensitive. It must have uppercase 'B' and lower case 'ridge'.
Na het instellen, start je het netwerk opnieuw op of je start de computer opnieuw op.
# service network restart
Configure
iptables to allow all traffic to be forwarded across the bridge.
# iptables -I FORWARD -m physdev --physdev-is-bridged -j ACCEPT # service iptables save # service iptables restart
Disable iptables on bridges
Alternatively, prevent bridged traffic from being processed by
iptables rules. In /etc/sysctl.conf append the following lines:
net.bridge.bridge-nf-call-ip6tables = 0 net.bridge.bridge-nf-call-iptables = 0 net.bridge.bridge-nf-call-arptables = 0
Reload the kernel parameters configured with
sysctl
# sysctl -p /etc/sysctl.conf
Restart the
libvirt daemon.
# service libvirtd reload
Je moet nu een "gedeeld fysiek apparaat" hebben, welke verbonden worden kan met guests en die volledige LAN toegang hebben. Controleer je nieuwe brug:
# brctl show bridge name bridge id STP enabled interfaces virbr0 8000.000000000000 yes br0 8000.000e0cb30550 no eth0
Merk op dat de brug geheel onafhankelijk is van de
virbr0 brug. Probeer niet om een fysiek apparaat te verbinden met virbr0. De virbr0 brug alleen voor Netwerk adres vertaling (NAT) verbinding.
Hoofdstuk 9. KVM para-gevirtualiseerde drivers
Para-gevirtualiseerde drivers zijn beschikbaar voor gevirtualiseerde Windows guests die draaien op KVM hosts. Deze para-gevirtualiseerde drivers bevinden zich in het virtio pakket. Het virtio pakket ondersteunt blok (opslag) apparaten en netwerk interface controllers.
Para-gevirtualiseerde drivers verbeteren de prestaties van volledig gevirtualiseerde guests. Met de para-gevirtualiseerde drivers neemt guest I/O latentie af en de verwerkingscapaciteit neemt toe naar het bare-metal niveau. Het wordt aanbevolen de para-gevirtualiseerde drivers te gebruiken voor volledig gevirtualiseerde guests die zware I/O taken en toepassingen draaien.
De KVM para-gevirtualiseerde drivers worden automatisch geladen en geïnstalleerd op nieuwere versies van Fedora. Deze Fedora versies detecteren en installeren de drivers zodat extra installatie stappen niet nodig zijn.
Net als de KVM module, zijn de virtio drivers alleen beschikbaar op hosts die nieuwere versies van Fedora draaien.
Note
Er zijn slechts 28 PCI plaatsen beschikbaar voor extra apparaten per guest. Elk para-gevirtualiseerd netwerk of blok apparaat gebruikt een plaats. Elke guest kan tot 28 extra apparaten gebruiken welke opgebouwd kunnen worden met elke combinatie van para-gevirtualiseerde netwerk, para-gevirtualiseerde schijf stations, of andere PCI apparaten die VTd gebruiken.
De volgende Microsoft Windows versies hebben ondersteunde KVM para-gevirtualiseerde drivers:
- Windows XP,
- Windows Server 2003,
- Windows Vista, en
- Windows Server 2008.
9.1. De KVM Windows para-gevirtualiseerde drivers installeren
Deze paragraaf behandelt het installatie proces voor KVM Windows para-gevirtualiseerde drivers. De KVM para-gevirtualiseerde drivers kunnen geladen worden tijdens de Windows installatie of geïnstalleerd worden nadat de guest geïnstalleerd is.
Je kunt de para-gevirtualiseerde drivers installeren op je guest met een van de volgende methodes:
Deze gids beschrijft de installatie van de para-gevirtualiseerde installeer schijf als een gevirtualiseerd CD-ROM station.
- de installatie bestanden te plaatsen op een netwerk toegankelijk voor de guest,
- het gebruik van een gevirtualiseerd CD-ROM station van de driver installatie schijf .iso bestand of
- het gebruik van een gevirtualiseerd floppy station om de drivers te installeren tijdens het opstarten (voor Windows guests).
Download de drivers
De drivers zijn beschikbaar van Microsoft (windowsservercatalog.com).Het virtio-win pakket installeert een CD-ROM image,virtio-win.iso, in de/usr/share/virtio-win/map.Installeer de para-gevirtualiseerde drivers
Het wordt aanbevolen om de drivers te installeren op de guest voor het bevestigen of veranderen van een apparaat om de para-gevirtualiseerde drivers te gebruiken.Voor blok apparaten die root bestandssystemen opslaan of andere blok apparaten vereist voor het opstarten van de guest, moeten de drivers geïnstalleerd worden voordat het apparaat wordt veranderd. Als de drivers niet geïnstalleerd worden op de guest en de driver is ingesteld voor de virtio driver zal de guest niet opstarten.
De image aankoppelen met virt-manager
Volg Procedure 9.1, “virt-manager gebruiken om een CD-ROM image aan te koppelen voor een Windows guest” om een CD-ROM image toe te voegen met virt-manager.
Procedure 9.1. virt-manager gebruiken om een CD-ROM image aan te koppelen voor een Windows guest
- Open
virt-manager, selecteer je gevirtualiseerde guest in de lijst van virtuele machines en klik op de knop. - Kilk op de knop in het Details paneel.

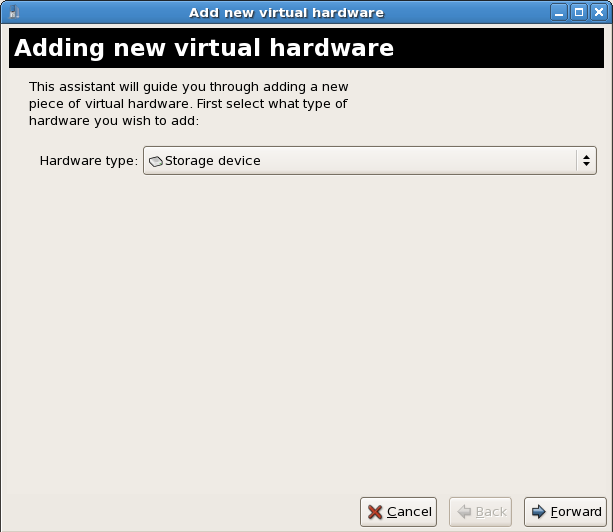

- Dit opent een instel-hulp voor het toevoegen van het nieuwe apparaat. Selecteer Storage device van het uitklap menu, en klik op .
- Kies de File (disk image) optie en stel de bestand locatie in van de para-gevirtualiseerde drivers .iso bestand. De locatie van de .iso bestanden is
/usr/share/xenpv-winals jeyumgebruikt hebt om de para-gevirtualiseerde driver pakketten te installeren.Als de drivers zijn opgeslagen op een fysieke CD, gebruik je de Normal Disk Partition optie.Stel het Device type in naar IDE cdrom en klik op om verder te gaan.
- De schijf is toegekend en is beschikbaar voor de guest zodra de guest wordt opgestart. Klik op om de instel-hulp af te sluiten of ga terug als je een fout gemaakt hebt.
Installeren met een gevirtualiseerde floppy
Deze procedure behandelt het installeren van de para-gevirtualiseerde drivers tijdens een Windows installatie.- Tijdens het installeren van de Windows VM voor de eerste keer met gebruik van het eenmaal-uitvoeren menu verbindt
viostor.vfdals een floppyWindows Server 2003
Als Windows vraagt om op F6 te duwen voor drivers van derden, doe dat dan en volg de instructies op het scherm op.Windows Server 2008
Als de installer je naar de driver vraagt, klik dan op "Load Driver", verwijs de installer naar drive A: en kies de driver die past bij je OS en bit lengte.
KVM para-gevirtualiseerde drivers gebruiken voor bestaande apparaten
Verander een bestaande harde schijf aangesloten op de guest om devirtio driver te gebruiken in plaats van de gevirtualiseerde IDE driver. Dit voorbeeld bewerkt libvirt configuratie bestanden. Als alternatief kunnen virt-manager, virsh attach-disk of virsh attach-interface een nieuw apparaat toevoegen met gebruik van para-gevirtualiseerde drivers KVM para-gevirtualiseerde drivers gebruiken voor nieuwe apparaten.
- Hieronder is een bestand-gebaseerd blok apparaat die de gevirtualiseerde IDE driver gebruikt. Dit is een typische regel voor een gevirtualiseerde guest die de para-gevirtualiseerde drivers niet gebruikt.
<disk type='file' device='disk'> <source file='/var/lib/libvirt/images/disk1.img'/> <target dev='hda' bus='ide'/> </disk>
- Verander de regel om het para-gevirtualiseerde apparaat te gebruiken door het veranderen van de bus= regel naar
virtio.<disk type='file' device='disk'> <source file='/var/lib/libvirt/images/disk1.img'/> <target dev='hda' bus='virtio'/> </disk>
KVM para-gevirtualiseerde drivers gebruiken voor nieuwe apparaten
Deze procedure behandelt het maken van nieuwe apparaten met gebruik van de KVM para-gevirtualiseerde drivers metvirt-manager.
Als alternatief kunnen de
virsh attach-disk of virsh attach-interface commando's gebruikt worden apparaten aan te sluiten die de para-gevirtualiseerde drivers gebruiken.
Installeer eerst de drivers
Wees er zeker van dar de drivers geïnstalleerd zijn op de Windows guest voordat je verder gaat met het installeren van de nieuwe apparaten. Als de drivers niet beschikbaar zijn zal het apparaat niet herkend worden en zal niet werken.
- Opne de gevirtualiseerde guest door dubbel te klikken op de naam van de guest in
virt-manager. - Open de Hardware tab.
- Klik op de Add Hardware knop.
- In de Adding Virtual Hardware tab selecteer je Storage of Network voor het type apparaat.
- Nieuw schijf stationSelecteer het opslag apparaat of bestand-gebaseerde image. Selecteer Virtio Disk als het Device type en klik op Forward.
- Nieuw netwerk apparaatSelecteer Virtual network of Shared physical device. Selecteer virtio als het Device type en klik op Forward.
- Klik op Finish om het apparaat op te slaan.
- Start de guest opnieuw op. Het apparaat kan herkend worden door de Windows guest totdat het opnieuw opstart.
Deel III. Administration
Gevirtualiseerde systemen beheren
Deze hoofdstukken bevatten informatie over het beheren van de host en gevirtualiseerde guests met gebruik van de gereedschappen die onderdeel zijn van Fedora.
Hoofdstuk 10. Guests beheren met xend
De xend node controle daemon voert bepaalde systeem beheer functies uit die gerelateerd zijn aan virtuele machines. Deze daemon controleert de gevirtualiseerde hulpbronnen, en xend moet draaien om interactie te hebben met virtuele machines. Voordat je xend opstart, moet je de werk parameters specificeren door het bewerken van het xend configuratie bestand
/etc/xen/xend-config.sxp. Hier zijn de parameters die je kunt aan of uitzetten in het xend-config.sxp configuratie bestand:
| Item | Description |
|---|---|
|
(console-limit)
|
Bepaalt de geheugen buffer limiet xend_unix_server van de console server en kent waarden toe op een per domein basis.
|
|
(min-mem)
|
Bepaalt het minimum aantal megabytes dat gereserveerd wordt voor domain0 (als je 0 invult, verandert de waarde niet).
|
|
(dom0-cpus)
|
Bepaalt het aantal CPU's dat gebruikt wordt door domain0 (tenminste 1 CPU wordt standaard toegekend).
|
|
(enable-dump)
|
Bepaalt of er een dump komt als een crash optreedt (de standaard is 0).
|
|
(external-migration-tool)
|
Bepaalt het script of de toepassing die externe apparaat migratie afhandelt. Scripts moeten zich bevinden in
etc/xen/scripts/external-device-migrate.
|
|
(logfile)
|
Bepaalt de locatie van het log bestand (standaard is
/var/log/xend.log).
|
|
(loglevel)
|
Bepaalt de log mode instelling: DEBUG, INFO, WARNING, ERROR, of CRITICAL (standaard is DEBUG).
|
|
(network-script)
|
Bepaalt het script dat de netwerk omgeving aanzet (script moet zich bevinden in
etc/xen/scripts directory).
|
|
(xend-http-server)
|
Zet de http stroom pakket beheer server aan (de standaard is nee)
|
|
(xend-unix-server)
|
Zet de unix domein socket server aan, de socket server is een communicatie eindpunt die laag-niveau netwerk verbindingen afhandelt en binnenkomende verbindingen accepteert of verwerpt. De standaard waarde is ja).
|
|
(xend-relocation-server)
|
Zet relocatie server aan voor cross-machine migraties (de standaard is nee).
|
|
(xend-unix-path)
|
Bepaalt de locatie waar het
xend-unix-server commando data naar toe stuurt (standaard is var/lib/xend/xend-socket).
|
|
(xend-port)
|
Bepaalt de poort die de http beheer server gebruikt (de standaard is 8000).
|
|
(xend-relocation-port)
|
Bepaalt de poort die de relocatie server gebruikt (de standaard is 8002).
|
|
(xend-relocation-address)
|
Bepaalt de host adressen toegestaan voor migratie. De standaard waarde is de waarde van
xend-address.
|
|
(xend-address)
|
Bepaalt het adres waarnaar de domein socket server verbindt. De standaard waarde staat alle verbindingen toe.
|
Tabel 10.1. xend configuratie parameters
Na het instellen van deze werk parameters, moet je verifiëren dat xend draait en indien niet, initialiseer je de daemon. Op de commando prompt kun je de xend daemon starten door het volgende in te typen:
service xend start
Je kunt xend gebruiken om de daemon te stoppen:
service xend stop
Dit stopt de daemon.
Je kunt xend gebruiken om de daemon te starten:
service xend restart
De daemon start weer op.
Je controleert de status van xend daemon:
service xend status
De output laat de status van de daemon zien.
xend aanzetten tijdens het opstarten
Gebruik het
chkconfig commando om xend toe te voegen aan het initscript.
chkconfig --level 345 xend
xend zal nu starten in de runlevels 3, 4, en 5.
Hoofdstuk 11. KVM guest tijds beheer
KVM gebruikt de constante Time Stamp Counter (TSC) eigenschap van vele moderne CPU's. Sommige CPU's hebben geen constante Time Stamp Counter wat de manier zal beïnvloeden die guest die met KVM draaien gebruiken om de tijd bij te houden. Guests die draaien zonder nauwkeurige tijdinstelling hebben een serieus effect op sommige netwerk toepassingen omdat jouw guest sneller of langzamer zal draaien dan de actuele tijd.
Guests kunnen verscheidene problemen hebben veroorzaakt door onnauwkeurige klokken en tellers:
- Klokken kunnen synchronisatie met de actuele tijd verliezen wat sessies ongeldig maakt en netwerken beïnvloedt.
- Guests met langzame klokken kunnen problemen hebben met een migratie.
- Guests kunnen stoppen of crashen.
Deze problemen bestaan op andere virtualisatie platforms en de tijd moet altijd getest worden.
NTP
De Netwerk Tijd Protocol (NTP) daemon moet draaien op de host en de guests. Zet de
ntpd service aan:
# service ntpd start
Voeg de ntpd service toe aan de opstart procedure:
# chkconfig ntpd on
Het gebruiken van de
ntpd service moet de effecten van klok ongelijkheid in alle gevallen minimaliseren.
Bepalen of jouw CPU de contante Time Stamp Counter heeft
Houw CPU heeft een constante Time Stamp Counter als deconstant_tsc vlag aanwezig is. Om te bepalen of jouw CPU de constant_tsc vlag heeft, voer je het volgende commando uit:
$ cat /proc/cpuinfo | grep constant_tsc
als er output wordt gegeven dan heeft jouw CPU de
constant_tsc bit. Als geen output wordt gegeven volg je de instructies hieronder.
Hosts zonder een constante Time Stamp Counter instellen
Systemen zonder een constante tijd stempel teller vereisen extra instelling. Vermogensbeheer eigenschappen interfereren met nauwkeurig tijd bijhouden en moeten uitgezet worden voor guests om de tijd met KVM nauwkeurig bij te houden.Note
Deze instructies zijn alleen voor AMD revisie F cpu's.
Als de CPU de
constant_tsc bit mist, zet je alle vermogensbeheer eigenschappen uit (BZ#513138). Elk systeem heeft meerdere tellers die het gebruikt om de tijd bij te houden. De TSC is niet stabiel op de host, wat soms veroorzaakt wordt door cpufreq veranderingen, diepe C toestanden, of migratie naar een host met een snellere TSC. Om diepe C toestanden te stoppen, welke de TSC kunnen stoppen, voeg je "processor.max_cstate=1" toe aan de kernel boot opties in grub op de host:
term Fedora (vmlinuz-2.6.29.6-217.2.3.fc11)
root (hd0,0)
kernel /vmlinuz-vmlinuz-2.6.29.6-217.2.3.fc11 ro root=/dev/VolGroup00/LogVol00 rhgb quiet processor.max_cstate=1
Zet
cpufreq (alleen nodig op hosts zonder de constant_tsc) uit door het bewerken van het /etc/sysconfig/cpuspeed configuratie bestand en verander de MIN_SPEED en MAX_SPEED variabelen naar de hoogste beschikbare frequentie. Geldige waarden kunnen gevonden worden in de /sys/devices/system/cpu/cpu*/cpufreq/scaling_available_frequencies bestanden.
De para-gevirtualiseerde klok gebruiken met Red Hat Enterprise Linux guests
Voor bepaalde Red Hat Enterprise Linux guests zijn extra kernel parameters nodig. Deze parameters kunnen ingesteld worden door ze toe te voegen aan het einde van de /kernel regel in het /boot/grub/grub.conf bestand op de guest.
De tabel hieronder laat versies van Red Hat Enterprise Linux zien en de parameters die vereist zijn voor guest systemen zonder een constante Time Stamp Counter.
| Red Hat Enterprise Linux | Extra guest kernel parameters |
|---|---|
| 5.4 AMD64/Intel 64 met de para-gevirtualiseerde klok | Extra parameters zijn niet vereist |
| 5.4 AMD64/Intel 64 zonder de para-gevirtualiseerde klok | divider=10 notsc lpj=n |
| 5.4 x86 met de para-gevirtualiseerde klok | Extra parameters zijn niet vereist |
| 5.4 x86 zonder de para-gevirtualiseerde klok | divider=10 clocksource=acpi_pm lpj=n |
| 5.3 AMD64/Intel 64 | divider=10 notsc |
| 5.3 x86 | divider=10 clocksource=acpi_pm |
| 4.8 AMD64/Intel 64 | notsc divider=10 |
| 4.8 x86 | clock=pmtmr divider=10 |
| 3.9 AMD64/Intel 64 | Extra parameters zijn niet vereist |
| 3.9 x86 | Extra parameters zijn niet vereist |
De para-gevirtualiseerde klok gebruiken met Windows guests
Zet de para-gevirtualiseerde klok op Windows guests aan door het bewerken van de boot parameters. Windows boot instellingen worden opgeslagen in het boot.ini bestand. Om the para-gevirtualiseerde klok aan te zetten voeg je de volgende regel toe:/use pmtimer
Voor meer informatie over Windows boot instellingen en de pmtimer optie, refereer je naar Available switch options for the Windows XP and the Windows Server 2003 Boot.ini files.
Hoofdstuk 12. KVM live migratie
Dit hoofdstuk behandelt migratie van guests die draaien onder een KVM hypervisor naar een andere KVM host.
Migratie is de naam voor het proces van het verplaatsen van een gevirtualiseerde guest van een host naar een andere.Migratie is de sleutel kenmerk van virtualisatie omdat software geheel gescheiden is van hardware. Migratie is nuttig voor:
- Load balancing - guests can be moved to hosts with lower usage when a host becomes overloaded.
- Hardware failover - when hardware devices on the host start to fail, guests can be safely relocated so the host can be powered down and repaired.
- Energy saving - guests can be redistributed to other hosts and host systems powered off to save energy and cut costs in low usage periods.
- Geographic migration - guests can be moved to another location for lower latency or in serious circumstances.
Migraties kunnen live of off-line uitgevoerd worden. Om guests te migreren moet de opslag gedeeld worden. Migratie werkt door het sturen van het guest geheugen naar de bestemming host. De gedeelde opslag slaat het standaard bestandssysteem van de guest op. De bestandssysteem image wordt niet over het netwerk verstuurd van de bron host naar de bestemming host.
An offline migration suspends the guest then moves an image of the guests memory to the destination host. The guest is resumed on the destination host and the memory the guest used on the source host is freed.
De tijd die een off-line migratie duurt hangt af van de netwerk bandbreedte en latentie. Een guest met 2 GB geheugen zal ongeveer tien seconden duren op een 1Gbit Ethernet link.
Een live migratie houdt de guest draaiende op de bron host en begint met het verhuizen van het geheugen zonder de guest te stoppen. Alle veranderde geheugen pagina's worden bijgehouden voor veranderingen en naar de bestemming gestuurd terwijl de image wordt verzonden. Het geheugen wordt vernieuwd met de veranderde pagina's. Dit proces vervolgt totdat de toegestane pauze tijd voor de guest gelijk is aan de voorspelde tijd om de laatste paar pagina's te versturen. KVM berekent dat en probeert om de maximale hoeveelheid pagina's van de bron naar de bestemming te sturen totdat we berekenen dat de hoeveelheid overblijvende pagina's overgebracht kan worden in de ingestelde tijd terwijl de VM wordt gepauzeerd. De registers worden op de nieuwe host geladen en de guest wordt dan hervat op de nieuwe host. Als de guest niet samengevoegd kan worden (wat gebeurt als guests een extreme werkdruk hebben), wordt de guest gepauzeerd en dat wordt een off-line migratie opgestart.
De tijd die een off-line migratie duurt hangt af van de netwerk bandbreedte en latentie. Als het netwerk zwaar belast is of een lage bandbreedte heeft zal de migratie veel langer duren.
12.1. Live migratie vereisten
Guests migreren vereist het volgende:
Migratie vereisten
- Een gevirtualiseerde guest geïnstalleerd op gedeelde netwerk opslag met gebruik van een van de volgende protocollen:
- Fibre Channel
- iSCSI
- NFS
- GFS2
- Twee of meer Fedora systemen van dezelfde versie met dezelfde vernieuwingen.
- Beide systemen moeten de juiste poorten open hebben staan.
- Beide systemen moeten identieke netwerk instellingen hebben. Alle brug en netwerk configuraties moeten exact hetzelfde zijn op beide hosts.
- Gedeelde opslag moet op dezelfde locatie aankoppelen op de bron en bestemming systemen. De aangekoppelde map naam moet identiek zijn.
Netwerk opslag configureren
Configureer gedeelde opslag en installeer een guest op de gedeelde opslag. gedeelde opslag instructies refereer je naar Hoofdstuk 5, Gedeelde opslag en virtualisatie.
Als alternatief gebruik je het NFS voorbeeld in Paragraaf 12.2, “Gedeelde opslag voorbeeld: NFS voor een eenvoudige migratie”.
12.2. Gedeelde opslag voorbeeld: NFS voor een eenvoudige migratie
Dit voorbeeld gebruikt NFS om guest images te delen met andere KVM hosts. dit voorbeeld is niet praktisch voor grote installaties, dit voorbeeld is alleen bedoeld om de migratie technieken te laten zien en voor toepassing in kleine opstellingen. Gebruik dit voorbeeld niet voor het migreren en draaien voor meer dan een paar gevirtualiseerde guests.
Voor gevorderde een meer robuuste opslag instructies, refereer je naar Hoofdstuk 5, Gedeelde opslag en virtualisatie
12.3. Live KVM migratie met virsh
Een guest kan gemigreerd worden naar een andere host met het
virsh commando. Het migrate commando accepteert parameters met het volgende formaat:
# virsh migrate --live GuestName DestinationURL
The
GuestName parameter represents the name of the guest which you want to migrate.
The
DestinationURL parameter is the URL or hostname of the destination system. The destination system must run the same version of Fedora, be using the same hypervisor and have libvirt running.
Once the command is entered you will be prompted for the root password of the destination system.
Voorbeeld: live migratie met virsh
Dit voorbeeld migreert vantest1.bne.redhat.com naar test2.bne.redhat.com. Verander de host namen voor jouw omgeving. Dit voorbeeld migreert een virtuele machine met de naam CentOS4test.
Dit voorbeeld veronderstelt dat je volledig ingestelde gedeelde opslag hebt en voldoet aan alle voorwaarden (hier opgesomd: Migratie vereisten).
Verifieer of de guest draait
Vanaf het bron systeem,test1.bne.redhat.com, verifieer je ofCentOS4testdraait:[root@test1 ~]# virsh list Id Name State ---------------------------------- 10 CentOS4 running
Migreer de guest
Voer het volgende commando uit om de guest live te migreren naar de bestemming,test2.bne.redhat.com. Voeg/systemtoe aan het eind van de bestemming URL om aan libvirt door te geven dat je volledige toegang nodig hebt.# virsh migrate --live
CentOS4test qemu+ssh://test2.bne.redhat.com/systemOnce the command is entered you will be prompted for the root password of the destination system.Wacht
De migratie kan enige tijd duren afhankelijk van de werkdruk en de grootte van de guest.virshrapporteert alleen fouten. De guest vervolgt met het draaien op de bron host totdat de migratie voltooid is.Verifieer of de guest aangekomen is op de bestemming host
Vanaf het bestemming systeem,test2.bne.redhat.com, verifieer je ofCentOS4testdraait:[root@test2 ~]# virsh list Id Name State ---------------------------------- 10 CentOS4 running
De live migratie is nu klaar.
Andere netwerk methodes
libvirt ondersteunt een verscheidenheid van netwerk methodes waaronder TLS/SSL, unix sockets, SSH, en niet-versleutelde TCP. Refereer naar Hoofdstuk 13, Beheer op afstand van gevirtualiseerde guests voor informatie over het gebruik van andere methodes.
12.4. Migreren met virt-manager
Deze paragraaf behandelt het migreren van op KVM gebaseerde guests met
virt-manager.
- Verbindt met de bron en doel hosts. In het menu, klik je op , en het Add Connection venster verschijnt.Vul de volgende details in:
- Hypervisor: Selecteer .
- Connection: Selecteer het verbindings type.
- Hostname: Vul de host naam in.
Klik op .De Virtuele machine beheerder laat een lijst van verbonden hosts zien.
- Voeg een opslag pool toe met dezelfde NFS aan de bron en bestemming hosts.In het menu, klik je op , het Host details venster verschijnt.Klik op de tab.
- Voeg een nieuwe opslag pool toe. In de linker onder hoek van het venster, klik je op de knop. Het Add a new storage pool venster verschijnt.Vul de volgende details in:
- Name: Vul de naam van de opslag pool in.
- Type: Selecteer .
Klik op . - Vul de volgende details in:
- Format: Selecteer het opslag type. Dit moet NFS of iSCSI zijn voor live migraties.
- Host Name: Vul het IP adres of volledig gekwalificeerde domein naam van de opslag server in.
Klik op . - Maak een nieuw volume aan in de gedeelde opslag pool, klik op .
- Vul de details in, en klik dan op .
- Maak een virtuele machine met de nieuwe volume, en voer de virtuele machine uit.
Het Virtuele Machine venster verschijnt.
- In het Virtuele machine beheer venster, klik je rechts op de virtuele machine, je selecteert , en daarna klik je op de migratie locatie.
- Klik op om de migratie te bevestigen.
De Virtuele machine beheerder laat de virtuele machine op zijn nieuwe locatie zien.
Het Virtuele machine venster laat de nieuwe virtuele machine locatie zien.
Hoofdstuk 13. Beheer op afstand van gevirtualiseerde guests
Deze paragraaf legt uit hoe je jouw gevirtualiseerde guests op afstand beheert met gebruik van
ssh of TLS en SSL.
13.1. Beheer op afstand met SSH
Het ssh pakket biedt een versleuteld netwerk protocol welke veilig beheer functies kan versturen naar virtualisatie server op afstand. De beschreven methode gebruikt de
libvirt beheer verbinding welke veilig met een tunnel een SSH verbinding maakt om machines op afstand te beheren. Alle authenticatie wordt gedaan met het gebruik van SSH publieke sleutel versleuteling en wachtwoorden of wachtzinnen verzameld door je lokale SSH agent. Bovendien wordt de VNC console voor iedere guest virtuele machine getunneld met SSH.
SSH wordt gewoonlijk standaard geconfigureerd dus je hebt waarschijnlijk al SSH sleutels ingesteld en zijn er geen extra firewall regels nodig om toegang te krijgen tot de beheer service of VNC console.
Wees bedacht op de problemen met het gebruik van SSH voor het beheren op afstand van je virtuele machines, waaronder:
- je hebt root login toegang nodig voor de machine op afstand voor het beheren van virtuele machines,
- de initiële verbindings instelling kan traag zijn,
- er is geen standaard of triviale manier on de sleutel van een gebruiker op alle hosts of guests in te trekken, en
- ssh schaalt niet goed met grote aantallen machines op afstand.
SSH configureren voor toegang tot virt-manager
De volgende instructies nemen aan je van nul af begint en nog geen SSH sleutels ingesteld hebt.
- Je hebt een publieke sleutel paar nodig op de machine waarop
virt-managerwordt gebruikt. Alssshal ingesteld is kun je dit commando overslaan.$ ssh-keygen -t rsa
- Om login op afstand toe te staan, heeft
virt-managereen kopie van de publieke sleutel nodig voor elke machine op afstand welkelibvirtdraait. Kopieer het bestand$HOME/.ssh/id_rsa.pubvan de machine die je wilt gebruiken voor beheer op afstand met hetscpcommando:$ scp $HOME/.ssh/id_rsa.pub root@somehost:/root/key-dan.pub
- Nadat het gekopieerd is, gebruik je
sshom als root met de machines op afstand te verbinden en je voegt het bestand dat je gekopieerd hebt naar de lijst van goedgekeurde sleutels. Als de root gebruiker op de host op afstand nog geen lijst van goedgekeurde sleutels heeft, wees er dan zeker van dat je de rechten correct instelt.$ ssh root@
somehost# mkdir /root/.ssh # chmod go-rwx /root/.ssh # cat /root/key-dan.pub >> /root/.ssh/authorized_keys # chmod go-rw /root/.ssh/authorized_keys
De libvirt daemon (libvirtd)
De libvirt daemon biedt een interface voor het beheren van virtuele machines. Je moet de libvirtd daemon gebruiken welke geïnstalleerd moet zijn en draait op elke host op afstand die je moet beheren. Het gebruik van het Fedora kernel-xen pakket een speci
$ ssh root@somehost
# chkconfig libvirtd on
# service libvirtd start
Nadat
libvirtd en SSH zijn ingesteld moet je in staat zijn om op afstand toegang te krijgen tot je virtuele machines en te kunnen beheren. Je moet op dit punt ook in staat zijn om toegang tot jouw guests te krijgen met VNC.
13.2. Beheer op afstand met TLS en SSL
Je kunt virtuele machine beheren met gebruik van TSL en SSL. TLS en SSL biedt een betere schaalbaarheid maar is gecompliceerder dan ssh (refereer naar Paragraaf 13.1, “Beheer op afstand met SSH”). TLS en SSL is dezelfde technologie als gebruikt door web browsers voor veilige verbindingen. De
libvirt beheer verbinding open een TCP poort voor binnenkomende verbindingen, welke veilig wordt versleuteld en voor echt verklaard op basis van x509 certificaten. bovendien zal de VNC console voor elke guest virtuele machine ingesteld worden om TLS te gebruiken met x509 certificaat authenticatie.
Deze methode vereist geen shell accounts op de machine op afstand die beheerd wordt. Er zijn echter extra firewall regels nodig om toegang te krijgen to de beheer service of VNC console. Certificaat herroeping lijsten kunnen toegang van gebruikers intrekken.
Stappen om TLS/SSL toegang voor virt-manager instellen
De volgende korte gids neemt aan dat je van nul af begint en je geen enkele TLS/SSL certificaat kennis hebt. Als je het geluk hebt om een certificaat beheer server te hebben, kun je waarschijnlijk de eerste stappen overslaan.libvirtserver instelling- Voor meer informatie over het aanmaken van certificaten, refereer je naar de libvirt website, http://libvirt.org/remote.html.
- Xen VNC Server
- De Xen VNC server kan TLS aangezet hebben door het bewerken van het configuratie bestand,
/etc/xen/xend-config.sxp. Verwijder het commentaar bij de(vnc-tls 1)configuratie parameter in het configuratie bestand.De/etc/xen/vncheeft de volgende drie bestanden nodig:Dit biedt versleuteling voor het data kanaal. Het is geschikt om te eisen dat cliënten hun eigen x509 certificaat presenteren als een vorm van authenticatie. Om dit aan te zetten verwijder je het commentaar op deca-cert.pem- De CA certificaatserver-cert.pem- De Server certificaat getekend door de CAserver-key.pem- De server privé sleutel
(vnc-x509-verify 1)parameter. virt-managerenvirshcliënt instelling- De instelling voor cliënten is licht inconsistent op dit moment. Om de
libvirtbeheer API over TLS aan te zetten, moeten de CA en cliënt certificaten geplaatst worden in/etc/pki. voor details hierover raadpleeg je http://libvirt.org/remote.htmlIn devirt-managergebruikers interface, gebruik je de '' transport mechanisme optie bij het verbinden naar een host.Voorvirshheeft de URI het volgende formaat:qemu://hostname.guestname/systemvoor KVM.xen://hostname.guestname/voor Xen.
Om SSL en TLS aan te zetten voor VNC, is het nodig om de certificaat autoriteit en cliënt certificaten te plaatsen in
$HOME/.pki, dat wil zeggen de volgende drie bestanden:
- CA of
ca-cert.pem- De CA certificaat. libvirt-vncofclientcert.pem- De cliënt certificaat getekend door de CA.libvirt-vncofclientkey.pem- De cliënt privé sleutel.
13.3. Transport modes
Voor beheer op afstand ondersteunt
libvirt de volgende transport modes:
Transport Layer Security (TLS)
Transport Layer Security TLS 1.0 (SSL 3.1) is een TCP/IP socket met authenticatie en versleuteling die gewoonlijk op een publieke poort luistert. Om dit te gebruiken zul je een cliënt en server certificaten moeten aanmaken. De standaard poort is 16514.UNIX sockets
Unix domein sockets zijn alleen toegankelijk op de locale machine. Sockets zijn niet versleuteld, en gebruiken UNIX rechten of SELinux voor authenticatie. De standaard socket namen zijn/var/run/libvirt/libvirt-sock en /var/run/libvirt/libvirt-sock-ro (voor alleen-lezen verbindingen).
SSH
Transport over een Secure Shell protocol (SSH) verbinding. Vereist dat Netcat (het nc pakket) geïnstalleerd is. De libvirt daemon (libvirtd) moet op de machine op afstand draaien. Poort 22 moeten open zijn voor SSH toegang. Je moet een vorm van ssh sleutel beheer gebruiken (bijvoorbeeld, het ssh-agent programma) of je zult gevraagd worden naar een wachtwoord.
ext
De ext parameter wordt gebruikt voor elk extern programma dat een verbinding kan maken naar de machine op afstand op een manier die buiten de reikwijdte van libvirt ligt. Dit zijn gewoonlijk niet-ondersteunde beveiliging toepassingen van derden.tcp
Niet-versleutelde TCP/IP socket. Wordt niet aanbevolen voor productie gebruik. Het is normaal uitgezet, maar een beheerder kan het aanzetten voor testen of voor gebruik op een vertrouwd netwerk. De standaard poort is 16509.
Het standaard transport gebeurt met tls, behalve als iets anders opgegeven is.
URI's op afstand
Een Uniform Resource Identifier (URI) wordt gebruikt door virsh en libvirt om te verbinden met een host op afstand. URI's kunnen ook gebruikt worden met de --connect parameter voor het virsh commando om enkele commando's uit te voeren of voor migraties op hosts op afstand.
libvirt URI's hebben de algemene vorm (inhoud tussen rechte haken, "[]", representeren optionele functies):
driver[+transport]://[gebruikersnaame@][hostnaam][:poort]/[pad][?extraparameters]
Of de transport methode, of de host naam moet opgegeven worden om dit te onderscheiden van een locale URI.
Voorbeelden van beheer parameters op afstand
- Verbindt met een Xen hypervisor op afstand op de host met de naam
towada, met gebruik van SSH transport en de SSH gebruikersnaamccurran.xen+ssh://ccurran@towada/
- Verbindt met een Xen hypervisor op afstand op een host met de naam
towadamet gebruik van TLS.xen://towada/
- Verbindt met een Xen hypervisor op afstand op host
towadamet gebruik van TLS. Deno_verify=1parameter vertelt libvirt om het certificaat van de server niet te verifiëren.xen://towada/?no_verify=1
- Verbindt met een KVM hypervisor op afstand op host
towadamet gebruik van SSH.qemu+ssh://towada/system
Test voorbeelden
- Verbindt met de locale KVM hypervisor met een niet-standaard UNIX socket. Het volledige pad naar de Unix socket wordt in dit geval expliciet opgegeven.
qemu+unix:///system?socket=/opt/libvirt/run/libvirt/libvirt-sock
- Verbindt met de libvirt daemon met een niet-versleutelde TCP/IP verbinding naar de server met het IP adres 10.1.1.10 op poort 5000. dit gebruikt de test driver met standaard instellingen.
test+tcp://10.1.1.10:5000/default
Extra URI parameters
Extra parameters kunnen toegevoegd worden aan URI's op afstand. De tabel hieronder Tabel 13.1, “Extra URI parameters” behandelt de herkende parameters, Alle andere parameters worden genegeerd. Merk op dat parameter waarden een URI escape karakter moeten hebben (dat betekent, voorafgegaan door een vraagteken (?) en speciale karakters worden geconverteerd naar het URI formaat)| Naam | Transport mode | Description | Voorbeeld gebruik |
|---|---|---|---|
| name | alle modes | De naam doorgegeven aan de virConnectOpen functie op afstand. De naam wordt normaal gevormd door het verwijderen van transport, host naam, poort nummer, gebruikersnaam en extra parameters van de URI op afstand, maar in bepaalde complexe gevallen kan het beter zijn om de naam expliciet op te geven. | name=qemu:///system |
| command | ssh en ext | Het externe commando. Voor ext transport is dit vereist. Voor ssh is de standaard ssh. Het PATH wordt afgezocht voor het commando. | command=/opt/openssh/bin/ssh |
| socket | unix en ssh | Het pad naar de UNIX domein socket, welke de standaard terzijde schuift. Voor ssh transport wordt dit doorgegeven aan het netcat commando op afstand (zie netcat). | socket=/opt/libvirt/run/libvirt/libvirt-sock |
| netcat | ssh | De naam van het netcat commando op de machine op afstand. De standaard is nc. Voor ssh transport maakt libvirt een ssh commando die eruit ziet als: command -p poort [-l gebruikersnaam] hostnaam netcat -U socket waarin poort, gebruikersnaam, hostnaam opgegeven kunnen worden als onderdeel van de URI op afstand URI, en command, netcat en socket komen van extra parameters (of zinnige standaarden). | netcat=/opt/netcat/bin/nc |
| no_verify | tls | Als het op een niet-nul waarde wordt ingesteld, zet dit de controle uit die de cliënt uitvoert naar het certificaat van de server. Merk op dat het uitzetten van de controle die de server uitvoert naar het certificaat of IP adres van de cliënt je de libvirt configuratie moet veranderen. | no_verify=1 |
| no_tty | ssh | Als het op een niet-nul waarde wordt ingesteld, stopt ssh met het vragen naar een wachtwoord als het niet automatisch kan inloggen op de machine op afstand (voor met gebruik van ssh-agent of soortgelijk). Gebruik dit als je geen toegang tot een console hebt - bijvoorbeeld in grafische programma's die libvirt gebruiken. | no_tty=1 |
Tabel 13.1. Extra URI parameters
Deel IV. Virtualisatie referentie gids
Virtualisatie commando's, systeem gereedschappen, toepassingen en aanvullende systeem referentie
Deze hoofdstukken bieden gedetailleerde beschrijvingen van virtualisatie commando's, systeem gereedschappen, en toepassingen die onderdeel zijn van Fedora. Deze hoofdstukken zijn gemaakt voor gebruikers die informatie nodig hebben over geavanceerde functionaliteit en andere kenmerken.
Inhoudsopgave
- 14. Virtualisatie gereedschappen
- 15. Guests beheren met virsh
- 16. Guests beheren met de Virtual Machine Manager (virt-manager)
- 16.1. Het open connection venster
- 16.2. Het Virtual Machine Manager hoofd scherm
- 16.3. Het Virtual Machine Manager details venster
- 16.4. Virtual Machine grafische console
- 16.5. Starting virt-manager
- 16.6. Een opgeslagen machine herladen
- 16.7. Guest details laten zien
- 16.8. Status volgen
- 16.9. Guest identifiers laten zien
- 16.10. De status van een guest laten zien
- 16.11. Virtuele CPU's laten zien
- 16.12. CPU gebruik laten zien
- 16.13. Geheugen gebruik laten zien
- 16.14. Een virtueel netwerk beheren
- 16.15. Een virtueel netwerk aanmaken
Hoofdstuk 14. Virtualisatie gereedschappen
Het volgende is een lijst van gereedschappen voor virtualisatie beheer, debuggen, en netwerk gereedschappen die nuttig zijn voor systemen die Xen draaien.
- Systeem beheer gereedschappen
vmstatiostatlsof# lsof -i :5900 xen-vncfb 10635 root 5u IPv4 218738 TCP grumble.boston.redhat.com:5900 (LISTEN)
qemu-img
- Geavanceerde debug gereedschappen
systemTapcrashxen-gdbserversysrqsysrq tsysrq wsysrq c
- Netwerk
brtcl# brctl show bridge name bridge id STP enabled interfaces xenbr0 8000.feffffffffff no vif13.0 pdummy0 vif0.0# brctl showmacs xenbr0 port no mac addr is local? aging timer 1 fe:ff:ff:ff:ff:ff yes 0.00
# brctl showstp xenbr0 xenbr0 bridge id 8000.feffffffffff designated root 8000.feffffffffff root port 0 path cost 0 max age 20.00 bridge max age 20.00 hello time 2.00 bridge hello time 2.00 forward delay 0.00 bridge forward delay 0.00 aging time 300.01 hello timer 1.43 tcn timer 0.00 topology change timer 0.00 gc timer 0.02 flags vif13.0 (3) port id 8003 state forwarding designated root 8000.feffffffffff path cost 100 designated bridge 8000.feffffffffff message age timer 0.00 designated port 8003 forward delay timer 0.00 designated cost 0 hold timer 0.43 flags pdummy0 (2) port id 8002 state forwarding designated root 8000.feffffffffff path cost 100 designated bridge 8000.feffffffffff message age timer 0.00 designated port 8002 forward delay timer 0.00 designated cost 0 hold timer 0.43 flags vif0.0 (1) port id 8001 state forwarding designated root 8000.feffffffffff path cost 100 designated bridge 8000.feffffffffff message age timer 0.00 designated port 8001 forward delay timer 0.00 designated cost 0 hold timer 0.43 flags
ifconfigtcpdump
- KVM gereedschappen
pspstreetopkvmtracekvm_stat
- Xen gereedschappen
xentopxm dmesgxm log
Hoofdstuk 15. Guests beheren met virsh
virsh is een commando-regel interface gereedschap voor het beheren van guests en de hypervisor.
Het
virsh gereedschap is gebouwd op de libvirt beheer API en werkt als een alternatief voor het xm commando en de grafische guest manager (virt-manager). virsh kan gebruikt worden in de alleen-lezen mode door gebruikers zonder rechten. Je kunt virsh gebruiken om scripts uit te voeren voor de guest machines.
virsh commando snel referentie
De volgende tabellen bieden een snelle referentie voor alle virsh commando-regel opties| Commando | Description |
|---|---|
help
| Laat de basis hulp informatie zien. |
list
| Laat alle guests zien. |
dumpxml
| Output het XML configuratie bestand van de guest. |
create
| Maakt een guest van een XML configuratie bestand en start de nieuwe guest. |
start
| Start een niet-actieve guest |
destroy
| Forceert een guest om te stoppen. |
define
| Output een XML configuratie bestand van een guest. |
domid
| Laat de ID van de guest zien. |
domuuid
| Laat de UUID van de guest zien. |
dominfo
| Laat guest informatie zien. |
domname
| Laat de naam van de guest zien. |
domstate
| Laat de toestand van een guest zien, |
quit
| Verlaat de interactieve terminal. |
reboot
| Start een guest opnieuw op. |
restore
| Laadt een vroeger opgeslagen quest vanuit het opslag bestand opnieuw in. |
resume
| Vervolg een in pauze gezette guest. |
save
| Sla de huidige toestand van een guest op in een bestand. |
shutdown
| Sluit een guest netjes af. |
suspend
| Zet een guest in pauze stand. |
undefine
| Verwijder alle bestanden geassocieerd met een guest. |
migrate
| Migreer een guest naar een andere host. |
Tabel 15.1. Guest beheer commando's
De volgende zijn
virsh commando opties voor het beheren van guests en hypervisor hulpbronnen.
| Commando | Description |
|---|---|
setmem
| Stel het toegewezen geheugen in voor een guest. |
setmaxmem
| Stel de maximum geheugen limiet in voor de hypervisor. |
setvcpus
| Verander het aantal virtuele CPU's toegekend aan een guest. |
vcpuinfo
| Laat virtuele CPU informatie van een guest zien. |
vcpupin
| Controleert de virtuele CPU affiniteit van een guest. |
domblkstat
| Laat blok apparaat statistieken zien van een draaiende guest. |
domifstat
| Laat netwerk interface statistieken zien van een draaiende guest. |
attach-device
| Ken een apparaat toe aan een guest, met gebruik van een apparaat definitie in een XML bestand. |
attach-disk
| Ken een nieuw schijf station toe aan een guest. |
attach-interface
| Ken een nieuw netwerk interface toe aan een guest. |
detach-device
|
Maak een apparaat los van een guest, gebruikt hetzelfde soort XML beschrijvingen als commando attach-device.
|
detach-disk
| Maak een schijf station los van een guest. |
detach-interface
| Maak een netwerk interface los van een guest. |
Tabel 15.2. Hulpbron beheer opties
Dit zijn gevarieerde
virsh opties:
| Commando | Description |
|---|---|
version
|
Laat de versie van virsh zien.
|
nodeinfo
| Output informatie over de hypervisor. |
Tabel 15.3. Gevarieerde opties
Verbinden met de hypervisor
Verbindt naar een hypervisor sessie metvirsh:
# virsh connect {hostnaam OF URL}
Waarin
<hostnaam> de machine naam van de hypervisor is. Om een alleen-lezen verbinding op te zetten, voeg je -readonly toe aan het commando hierboven.
Aanmaken van een virtuele machine XML dump (configuratie bestand)
Output het XML configuratie bestand van een guest metvirsh:
# virsh dumpxml {domein-id, domein-naam of domein-uuid}
Dit commando stuurt het XML configuratie bestand van de guest naar standaard uit (
stdout). Je kunt de data opslaan door de output om te leiden naar een bestand. Een voorbeeld van de output omleiden naar een bestand met de naam guest.xml:
# virsh dumpxmlDit bestandGuestID>guest.xml
guest.xml kan de guest opnieuw opbouwen, refereer naar Bewerk het configuratie bestand van een guest. Je kunt dit XML configuratie bestand bewerken om extra apparaten in te stellen of extra guests in te zetten. Refereer naar Paragraaf 18.1, “XML configuratie bestanden gebruiken met virsh” voor meer informatie over het veranderen van bestanden aangemaakt met virsh dumpxml.
Een voorbeeld van
virsh dumpxml output:
# virsh dumpxml r5b2-mySQL01
<domain type='xen' id='13'>
<name>r5b2-mySQL01</name>
<uuid>4a4c59a7ee3fc78196e4288f2862f011</uuid>
<bootloader>/usr/bin/pygrub</bootloader>
<os>
<type>linux</type>
<kernel>/var/lib/libvirt/vmlinuz.2dgnU_</kernel>
<initrd>/var/lib/libvirt/initrd.UQafMw</initrd>
<cmdline>ro root=/dev/VolGroup00/LogVol00 rhgb quiet</cmdline>
</os>
<memory>512000</memory>
<vcpu>1</vcpu>
<on_poweroff>destroy</on_poweroff>
<on_reboot>restart</on_reboot>
<on_crash>restart</on_crash>
<devices>
<interface type='bridge'>
<source bridge='xenbr0'/>
<mac address='00:16:3e:49:1d:11'/>
<script path='vif-bridge'/>
</interface>
<graphics type='vnc' port='5900'/>
<console tty='/dev/pts/4'/>
</devices>
</domain>
Een guest aanmaken van een configuratie bestand
Guest kunnen aangemaakt worden van XML configuratie bestanden. Je kunt bestaande XML kopiëren van eerder aangemaakt guests of gebruik dedumpxml optie (refereer naar Aanmaken van een virtuele machine XML dump (configuratie bestand)). Om een guest aan te maken van een XML bestand met virsh
# virsh create configuratie_bestand.xml
Bewerk het configuratie bestand van een guest
In plaats van het gebruik van dedumpxml optie (refereer naar Aanmaken van een virtuele machine XML dump (configuratie bestand)) kunnen guest bewerkt worden of terwijl ze draaien, of als ze off-line zijn. Het virsh edit commando biedt deze functionaliteit. Bijvoorbeeld, om de guest met de naam softwaretesting te bewerken:
# virsh edit softwaretesting
Dit opent een tekstverwerker. De standaard tekstverwerker is de
$EDITOR shell parameter (standaard ingesteld op vi).
Een guest pauzeren
Pauzeer een guest metvirsh:
# virsh suspend {domein-id, domein-naam of domein-uuid}
Als een guest in pauze staat, verbruikt het systeem RAM maar geen processor capaciteit. Schijf en netwerk I/O treedt niet op als de guest in pauze staat. Deze operatie treedt onmiddellijk in en de guest kan weer in werking gebracht worden met de
resume (Een guest weer in werking stellen) optie.
Een guest weer in werking stellen
Stel in guest in pauze weer in werking metvirsh met gebruik van de resume optie:
# virsh resume {domein-id, domein-naam of domein-uuid}
Deze operatie heeft onmiddellijk effect en de guest parameters worden bewaard voor
suspend en resume operaties.
Een guest opslaan
Sla de huidige toestand van een guest op in een bestand met gebruik van hetvirsh commando:
# virsh save {domein-naam, domein-id of domein-uuid} bestandsnaam
Dit stopt de guest die je specificeert en slaat de data op in een bestand, wat enige tijd kan duren afhankelijk van de hoeveelheid geheugen in gebruik bij jouw guest. Je kunt de toestand van de guest weer inladen met de
restore (Een guest herladen) optie. Opslaan is vergelijkbaar met pauzeren, in plaats van alleen maar pauzeren wordt de huidige toestand ook opgeslagen.
Een guest herladen
Een eerder opgeslagen guest kan herladen worden met hetvirsh save commando (Een guest opslaan) met gebruik van virsh:
# virsh restore bestandsnaam
Dit herstart de opgeslagen guest, wat even kan duren. De naam en UUID van de guest blijven bewaard maar toegekend een een nieuwe ID.
Een guest afsluiten
Een guest afsluiten met gebruik van hetvirsh commando:
# virsh shutdown {domein-id, domein-naam of domein-uuid}
Je kunt het gedrag van de opnieuw opstartende guest controleren met het veranderen van de
on_shutdown parameter in het configuratie bestand van de guest.
Een guest opnieuw opstarten
Start een guest opnieuw op met gebruik van hetvirsh commando:
#virsh reboot {domein-id, domein-naam of domein-uuid}
Je kunt het gedrag van de opnieuw opstartende guest controleren door het veranderen van de
on_reboot parameter in het configuratie bestand van de guest.
Een guest forceren te stoppen
Een guest forceren te stoppen met hetvirsh commando:
# virsh destroy {domein-id, domein-naam or domein-uuid}
Dit commando sluit onmiddellijk en onverbiddelijk af en stopt de opgegeven guest. Het gebruik van
virsh destroy kan guest bestandssystemen corrupt maken. Gebruik de destroy optie alleen als de guest niet meer reageert. Voor para-gevirtualiseerde guests gebruik je in plaats hiervan de shutdown optie (Een guest afsluiten).
De domein ID van een guest verkrijgen
Om de domein ID van een guest te verkrijgen:# virsh domid {domein-naam of domein-uuid}
De domein naam van een guest verkrijgen
Om de domein naam van een guest te verkrijgen:# virsh domname {domein-id of domein-uuid}
De UUID van een guest verkrijgen
Om de Universally Unique Identifier (UUID) voor een guest te verkrijgen:# virsh domuuid {domein-id or domein-naam}
Een voorbeeld van
virsh domuuid output:
# virsh domuuid r5b2-mySQL01 4a4c59a7-ee3f-c781-96e4-288f2862f011
Guest informatie laten zien
Met gebruik vanvirsh en de domein ID, domein naam of UUID van de guest kun je informatie laten zien over de gespecificeerde guest:
# virsh dominfo {domein-id, domein-naam of domein-uuid}
Dit is een voorbeeld van
virsh dominfo output:
# virsh dominfo r5b2-mySQL01 id: 13 name: r5b2-mysql01 uuid: 4a4c59a7-ee3f-c781-96e4-288f2862f011 os type: linux state: blocked cpu(s): 1 cpu time: 11.0s max memory: 512000 kb used memory: 512000 kb
Host informatie laten zien
Om informatie over de host te laten zien:# virsh nodeinfo
Een voorbeeld van
virsh nodeinfo output:
# virsh nodeinfo CPU model x86_64 CPU (s) 8 CPU frequency 2895 Mhz CPU socket(s) 2 Core(s) per socket 2 Threads per core: 2 Numa cell(s) 1 Memory size: 1046528 kb
Dit laat de node informatie zien en de machines die het virtualisatie proces ondersteunen.
De guests laten zien
Om een lijst van de guests en hun huidige toestand te laten zien metvirsh:
# virsh list
Andere beschikbare opties zijn:
de
--inactive optie om een lijst van de niet-actieve guests (dat betekent, guests die gedefinieerd zijn maar op dit moment niet actief) te tonen, en
de
--all optie om alle guests te tonen. Bijvoorbeeld:
# virsh list --all Id Name State ---------------------------------- 0 Domain-0 running 1 Domain202 paused 2 Domain010 inactive 3 Domain9600 crashed
De output van
virsh list wordt in een van zes toestanden ingedeeld (hieronder getoond).
- De
runningtoestand refereert naar guests die op dit moment actief zijn op een CPU. - Guests getoond met
blockedzijn geblokkeerd, en draaien niet of zijn niet draaibaar. Dit wordt veroorzaakt door een guest die wacht op I/O (een traditionele wacht toestand) of guests in een slaap mode. - De
pausedtoestand laat domeinen zien die in pauze zijn. Dit gebeurt als de beheerder de pause knop invirt-manager,xm pauseofvirsh suspendgebruikt. Als een guest in pauze is verbruikt het geheugen en andere hulpbronnen maar het is ongeschikt voor inplannen en CPU en hulpbronnen van de hypervisor. - De
shutdowntoestand is voor guests die bezig zijn met afsluiten. De guest wordt een afsluit signaal gestuurd en moet bezig zijn om zijn operaties zorgvuldig te stoppen. Dit werkt misschien niet met alle besturingssystemen; sommige besturingssystemen reageren niet op deze signalen. - Domeins in de
dyingtoestand zijn in het proces van afsterven, wat een toestand is waarin het domein nog niet helemaal uitgezet is of gecrashed is. crashedguest hebben gefaald toen ze draaiden en draaien nu niet meer. Deze toestand kan alleen optreden als de guest is ingesteld om niet opnieuw op te starten na een crash.
Virtuele CPU informatie tonen
Om virtuele CPU informatie te tonen metvirsh:
# virsh vcpuinfo {domein-id, domein-naam of domein-uuid}
Een voorbeeld van
virsh vcpuinfo output:
# virsh vcpuinfo r5b2-mySQL01 VCPU: 0 CPU: 0 State: blocked CPU time: 0.0s CPU Affinity: yy
Virtuele CPU verwantschap instellen
Om de verwantschap van virtuele CPU's met fysieke CPU's in te stellen:# virsh vcpupin {domein-id, domein-naam of domein-uuid} vcpu, cpulist
Waarin
vcpu het virtuele VCPU nummer is en cpulist een lijst van fysieke CPU's.
Virtuele CPU aantal instellen
Om het aantal CPU's toegekend aan een guest in te stellen metvirsh:
# virsh setvcpus {domein-naam, domein-id of domein-uuid} count
De nieuwe
count waarde kan niet groter zijn dan de hoeveelheid die gespecificeerd werd voor count toen de guest werd aangemaakt.
Geheugen toekenning instellen
Om ge geheugen toekenning van een guest te veranderen metvirsh :
# virsh setmem {domein-id of domein-naam} count
Je moet de waarde van count in kilobytes opgeven. De nieuwe count waarde kan niet groter zijn dan de waarde van count die je opgaf bij het aanmaken van de guest. Waardes lager dan 64 MB zullen waarschijnlijk niet werken met moderne besturingssystemen. Een hogere maximum geheugen waarde zal een actieve guest niet beïnvloeden behalve als de nieuwe waarde lager is, dit zal het beschikbare geheugen gebruik laten krimpen.
Guest blok apparaat informatie tonen
Gebruikvirsh domblkstat om blok apparaat statistieken te tonen voor een draaiende guest.
# virsh domblkstat GuestNaam blok-apparaat
Guest netwerk apparaat informatie tonen
Gebruikvirsh domifstat om netwerk interface statistieken te tonen voor een draaiende guest.
# virsh domifstat GuestNaam interface-apparaat
Guests migreren met virsh
Een guest kan gemigreerd worden naar een andere host metvirsh. Migreer domein naar een andere host. Voeg --live toe voor live migratie. Het migrate commando accepteert parameters in het volgende formaat:
# virsh migrate --live GuestName DestinationURL
De
--live parameter is optioneel. Voeg de --live parameter toe voor live migraties.
The
GuestName parameter represents the name of the guest which you want to migrate.
The
DestinationURL parameter is the URL or hostname of the destination system. The destination system must run the same version of Fedora, be using the same hypervisor and have libvirt running.
Once the command is entered you will be prompted for the root password of the destination system.
Virtuele netwerken beheren
Deze paragraaf behandelt het beheren van virtuele netwerken met hetvirsh commando. Om een lijst te laten zien van virtuele netwerken:
# virsh net-list
Dit commando geeft output die lijkt op:
# virsh net-list Name State Autostart ----------------------------------------- default active yes vnet1 active yes vnet2 active yes
Om netwerk informatie van een specifiek virtueel netwerk te bekijken:
# virsh net-dumpxml NetwerkNaam
Dit laat informatie zien van een specifiek virtueel netwerk in XML formaat:
# virsh net-dumpxml vnet1
<network>
<name>vnet1</name>
<uuid>98361b46-1581-acb7-1643-85a412626e70</uuid>
<forward dev='eth0'/>
<bridge name='vnet0' stp='on' forwardDelay='0' />
<ip address='192.168.100.1' netmask='255.255.255.0'>
<dhcp>
<range start='192.168.100.128' end='192.168.100.254' />
</dhcp>
</ip>
</network>
Andere
virsh commando's die gebruikt worden in het beheer van virtuele netwerken zijn:
virsh net-autostart— Start een netwerk gespecificeerd alsnetwerk-naamnetwerk-naamautomatisch op.virsh net-create— genereert en start een nieuw netwerk op met gebruik van een bestaand XML bestand.XMLbestandvirsh net-define— genereert een nieuw netwerk apparaat van een bestaand XML bestand zonder het op te starten.XMLbestandvirsh net-destroy— vernietig een netwerk opgegeven alsnetwerk-naamnetwerk-naam.virsh net-name— converteer een gespecificeerdenetwerkUUIDnetwerkUUIDnaar een netwerk naam.virsh net-uuid— converteer een gespecificeerdenetwerk-naamnetwerk-naamnaar een netwerk UUID.virsh net-start— start een inactief netwerk.naamVanInactiefNetwerkvirsh net-undefine— verwijdert de definitie van een inactief netwerk.naamVanInactiefNetwerk
Hoofdstuk 16. Guests beheren met de Virtual Machine Manager (virt-manager)
- 16.1. Het open connection venster
- 16.2. Het Virtual Machine Manager hoofd scherm
- 16.3. Het Virtual Machine Manager details venster
- 16.4. Virtual Machine grafische console
- 16.5. Starting virt-manager
- 16.6. Een opgeslagen machine herladen
- 16.7. Guest details laten zien
- 16.8. Status volgen
- 16.9. Guest identifiers laten zien
- 16.10. De status van een guest laten zien
- 16.11. Virtuele CPU's laten zien
- 16.12. CPU gebruik laten zien
- 16.13. Geheugen gebruik laten zien
- 16.14. Een virtueel netwerk beheren
- 16.15. Een virtueel netwerk aanmaken
Deze paragraaf beschrijft de Virtual Machine Manager (
virt-manager) vensters, dialogen, en verschillende GUI controlepanelen.
virt-manager biedt een grafisch overzicht van hypervisors en guests op jouw systeem en op machines op afstand. Je kunt virt-manager gebruiken voor het definiëren van zowel para-gevirtualiseerde als volledig gevirtualiseerde guests. virt-manager kan virtualisatie beheer taken uitvoeren, zoals:
- geheugen toekennen,
- virtuele CPU's toekennen,
- operationele prestaties volgen,
- gevirtualiseerde guests opslaan en laden, pauzeren en vervolgen, en afsluiten en opstarten,
- linken naar tekst en grafische consoles, en
- live en off-line migraties.
16.1. Het open connection venster
Dit venster verschijnt eerst en vraagt de gebruiker om een hypervisor sessie te kiezen. Gebruikers zonder rechten kunnen een alleen-lezen sessie opstarten. Root gebruikers kunnen een sessie opstarten met volledige lees-schrijf rechten. Voor normaal gebruik selecteer je de Local Xen host optie of QEMU (voor KVM).
Figuur 16.1. Virtual Machine Manager verbinding venster
16.2. Het Virtual Machine Manager hoofd scherm
Dit hoofd scherm laat alle draaiende virtuele machines zien en de hulpbronnen die er op dit moment aan toegekend zijn (inclusief domein0). Je kunt beslissen welke velden je wilt tonen. Dubbel-klikken op de gewenste virtuele machine laat de console voor die machine verschijnen. Het selecteren van een virtuele machine en dubbel-klikken op de Details knop laat het Details venster voor die machine verschijnen. Je kunt ook toegang krijgen tot het File menu om een nieuwe virtuele machine aan te maken.
Figuur 16.2. Virtual Machine Manager hoofd venster
16.3. Het Virtual Machine Manager details venster
Dit venster laat de grafieken en statistieken van huidige hulpbronnen gebruik data van een guest zien, welke beschikbaar is van
virt-manager. Het UUID veld laat de globale unieke identifier zien voor de virtuele machines.
Figuur 16.3. virt-manager details venster
16.4. Virtual Machine grafische console
Dit venster laat de grafische console van een virtuele machine zien. Para-gevirtualiseerde en volledig gevirtualiseerde guests gebruiken verschillende technieken om hun locale virtuele framebuffers te exporteren, maar beide technologieën gebruiken VNC om ze beschikbaar te maken voor het console venster van de Virtual Machine Manager. Als jouw virtuele machine is ingesteld om authenticatie te vereisen, vraagt de Virtual Machine Manager je om een wachtwoord voordat het scherm verschijnt.
Figuur 16.4. Grafische console venster
Een opmerking over beveiliging en VNC
VNC wordt als onveilig beschouwd door vele beveiligings deskundigen, er zijn echter vele veranderingen gemaakt om het veilig gebruik van VNC voor virtualisatie in Fedora mogelijk te maken. De guest machines luisteren alleen naar het loopback adres (
127.0.0.1) van de locale host (dom0). Dit verzekert dat alleen diegenen met shell rechten op de host met VNC toegang kunnen krijgen naar virt-manager en de virtuele machine.
Beheer op afstand kan uitgevoerd worden door de instructies in Hoofdstuk 13, Beheer op afstand van gevirtualiseerde guests op te volgen. TLS kan productie niveau beveiliging bieden voor het beheer van guest en host systemen.
Jouw locale desktop van toetscombinaties (bijvoorbeeld, Ctrl+Alt+F11) onderscheppen om te voorkomen dat ze naar de guest machine gestuurd worden. Je kunt de
virt-managersticky-toets mogelijkheid gebruiken om deze aanslagen te versturen. Je moet een verander toets (Ctrl of Alt) 3 keer induwen en de toets die specificeert wordt behandeld als actief totdat de volgende niet-verander toets ingeduwd wordt. Dus je kunt Ctrl-Alt-F11 naar de guest sturen door het intypen van de toets volgorde 'Ctrl Ctrl Ctrl Alt+F1'.
16.5. Starting virt-manager
Om een
virt-manager sessie op te starten, open je het menu, dan het menu, en je selecteert (virt-manager).
Het
virt-manager hoofd venster verschijnt.
Figuur 16.5. virt-manager opstarten
Als alternatief kan
virt-manager op afstand opgestart worden met gebruik van ssh zoals het volgende commando laat zien:
ssh -X adres van host[remotehost]# virt-manager
Het gebruik van ssh om virtuele machines en hosts te beheren wordt verder behandeld in Paragraaf 13.1, “Beheer op afstand met SSH”.
16.6. Een opgeslagen machine herladen
Nadat je de Virtual Machine Manager opgestart hebt, worden alle virtuele machines op jouw systeem getoond in het hoofd venster. Domein0 is je host systeem. Als er geen machines aanwezig zijn, betekent dat er op dit moment geen machines op het systeem draaien.
Om een eerder opgeslagen systeem te herladen:
- In het File menu, selecteer je Restore a saved machine.
Figuur 16.6. Een virtuele machine herladen
- Het Restore Virtual Machine hoofd venster verschijnt,
- Ga naar de juiste map en selecteer het opgeslagen sessie bestand.
- Klik op Open.
Het opgeslagen virtuele systeem verschijnt in het Virtual Machine Manager hoofd venster.
Figuur 16.7. Een herladen virtuele machine beheer sessie
16.7. Guest details laten zien
Je kunt de Virtual Machine Monitor gebruiken om activiteit data informatie te bekijken voor elke virtuele machine op jouw systeem.
Om de details van een virtueel systeem te bekijken:
- In het Virtual Machine Manager hoofd venster selecteer je de virtuele machine die je wilt bekijken.
Figuur 16.8. Een virtuele machine selecteren om te bekijken
- In het Virtual Machine Manager Edit menu, selecteer je Machine Details (of klik op de Details knop onder in het Virtual Machine Manager hoofd venster).
Figuur 16.9. Het virtuele machine details menu laten zien
Het Virtual Machine Details Overview venster verschijnt. Dit venster geeft een samenvatting van CPU en geheugen gebruik voor de domeinen die je opgegeven hebt.Figuur 16.10. Guest details overzicht laten zien
- In het Virtual Machine Details venster klik je op de Hardware tab.Het Virtual Machine Details Hardware venster verschijnt.
Figuur 16.11. Guest hardware details laten zien
- In de Hardware tab klik je op Processor om de huidige processor toekenning te bekijken of te veranderen.
Figuur 16.12. Processor toekenning paneel
- In de Hardware tab klik je op Memory om de huidige RAM geheugen toekenning te bekijken of te veranderen.
Figuur 16.13. Geheugen toekenning laten zien
- In de Hardware tab klik je op Disk om de huidige harde schijf configuratie te bekijken of te veranderen.
Figuur 16.14. Schijf configuratie laten zien
- In de Hardware tab klik je op Network om de huidige netwerk configuratie te bekijken of te veranderen.
Figuur 16.15. Netwerk configuratie laten zien
16.8. Status volgen
Je kunt de Virtual Machine Manager gebruiken om het volgen van de virtuele systeem status te veranderen.
Om het volgen van de status en het aanzetten van consoles in te stellen:
- In het Edit menu selecteer je Preferences.
Figuur 16.16. Guest voorkeuren veranderen
Het Virtual Machine Manager Preferences venster verschijnt. - In het Status volgen selectie gebied specificeer je de tijd (in secondes) waarna je het systeem wilt vernieuwen.
Figuur 16.17. Status volgen instellen
- In het Consoles gebied specificeer je hoe een console geopend wordt en je specificeert een input apparaat.
16.9. Guest identifiers laten zien
Om de guest ID's van alle virtuele machines op jouw systeem te bekijken:
- In het View menu selecteer je het Domain ID afvink hokje.
Figuur 16.18. Guest ID's bekijken
- De Virtual Machine Manager laat een lijst zien van de Domein ID's van alle domeinen op jouw systeem.
Figuur 16.19. Domein ID's laten zien
16.10. De status van een guest laten zien
Om de status van alle virtuele machines op jouw systeem te bekijken:
- In het View menu selecteer je het Status aanvink hokje.
Figuur 16.20. De status van een virtuele machine selecteren
- De Virtual Machine Manager laat de status van alle virtuele machines op jouw systeem zien.
Figuur 16.21. De status van een virtuele machine laten zien
16.11. Virtuele CPU's laten zien
Om het aantal virtuele CPU's voor alle virtuele machines op jouw systeem te laten zien:
- In het View menu selecteer je het Virtual CPUs aanvink hokje.
Figuur 16.22. De virtuele CPU's optie selecteren
- De Virtual Machine Manager laat een lijst van de virtuele CPU's zien voor alle virtuele machines op jouw systeem.
Figuur 16.23. Virtuele CPU's laten zien
16.12. CPU gebruik laten zien
Om het CPU gebruik van alle virtuele machines op jouw systeem te laten zien:
- In het View menu selecteer je het CPU Usage aanvink hokje.
Figuur 16.24. CPU gebruik selecteren
- De Virtual Machine Manager laat een lijst zien van de percentages CPU gebruik voor alle virtuele machines op jouw systeem.
Figuur 16.25. CPU gebruik laten zien
16.13. Geheugen gebruik laten zien
Om het geheugen gebruik van alle virtuele machines op jouw systeem te laten zien:
- In het View menu selecteer je het Memory Usage aanvink hokje.
Figuur 16.26. Geheugen gebruik selecteren
- De Virtual Machine Manager laat een lijst zien van het percentage geheugen gebruik (in megabytes) voor alle virtuele machines op jouw systeem.
Figuur 16.27. Geheugen gebruik laten zien
16.14. Een virtueel netwerk beheren
Om een virtueel netwerk op jouw systeem te configureren:
- In het Edit menu selecteer je Host Details.
Figuur 16.28. De details van een host selecteren
- Dit opent het menu. Klik op de Virtual Networks tab.
Figuur 16.29. Virtueel netwerk configuratie
- Alle beschikbare virtuele netwerken worden in de linker rechthoek getoond. Je kunt de instelling van een virtueel netwerk bewerken door het hier te selecteren en naar eigen goeddunken bewerken.
16.15. Een virtueel netwerk aanmaken
Om een virtueel netwerk op jouw systeem te maken:
- Open het Host Details menu (refereer naar Paragraaf 16.14, “Een virtueel netwerk beheren”) en klik op de knop.
Figuur 16.30. Virtueel netwerk configuratie
Dit opent het menu. Klik op om verder te gaan.
Figuur 16.31. Een nieuw virtueel netwerk aanmaken
- Vul een toepasselijke naam in voor jouw virtuele netwerk en klik op .
Figuur 16.32. Jouw virtueel netwerk een naam geven
- Vul een IPv4 adres ruimte in voor jouw virtuele netwerk en klik op .
Figuur 16.33. Een IPv4 adres ruimte kiezen
- Definieer de DHCP reeks voor jouw virtuele netwerk door het specificeren van een Start en End reeks van IP adressen. Klik op om verder te gaan
Figuur 16.34. Het selecteren van de
DHCPreeks - Selecteer hoe het virtuele netwerk moet verbinden met het fysieke netwerk.
Figuur 16.35. Verbinden met het fysieke netwerk
Als je Forwarding to physical network selecteert, kies je of de Destination een NAT to any physical device of NAT to physical device eth0 moet zijn.Click to continue. - Je bent er nu klaar voor om het netwerk aan te maken. Controleer de instelling van jouw netwerk en klik op .
Figuur 16.36. Klaar om het netwerk aan te maken
- Het nieuwe virtuele netwerk is nu beschikbaar in de tab van het menu.
Figuur 16.37. Nieuwe virtuele netwerk is nu beschikbaar
Deel V. Tips and Tricks
Tips en trucjes om de productiviteit te verbeteren
Deze hoofdstukken bevatten nuttige hints en tips voor het verbeteren van virtualisatie prestaties, schaalbaarheid en stabiliteit.
Inhoudsopgave
- 17. Tips en trucjes
- 17.1. Guests automatisch starten
- 17.2. Omschakelen tussen de KVM en Xen hypervisors
- 17.3. Het gebruik van qemu-img
- 17.4. Overcommit met KVM
- 17.5. Het veranderen van /etc/grub.conf
- 17.6. Virtualisatie uitbreidingen verifiëren
- 17.7. Guest type en implementatie identificeren
- 17.8. Een nieuw uniek MAC adres aanmaken
- 17.9. Heel veilig
ftpd - 17.10. LUN vasthoudendheid instellen
- 17.11. SMART schijf controleren uitzetten
- 17.12. Guest configuratie bestanden klonen
- 17.13. Een bestaande guest dupliceren en zijn configuratie bestand
- 18. Aangepaste libvirt scripts aanmaken
Hoofdstuk 17. Tips en trucjes
- 17.1. Guests automatisch starten
- 17.2. Omschakelen tussen de KVM en Xen hypervisors
- 17.3. Het gebruik van qemu-img
- 17.4. Overcommit met KVM
- 17.5. Het veranderen van /etc/grub.conf
- 17.6. Virtualisatie uitbreidingen verifiëren
- 17.7. Guest type en implementatie identificeren
- 17.8. Een nieuw uniek MAC adres aanmaken
- 17.9. Heel veilig
ftpd - 17.10. LUN vasthoudendheid instellen
- 17.11. SMART schijf controleren uitzetten
- 17.12. Guest configuratie bestanden klonen
- 17.13. Een bestaande guest dupliceren en zijn configuratie bestand
Dit hoofdstuk bevat nuttige hints en tips voor het verbeteren van virtualisatie prestaties, schaalbaarheid en stabiliteit.
17.1. Guests automatisch starten
Deze paragraaf behandelt hoe je gevirtualiseerde guests automatisch op kunt starten tijdens de opstart fase van het host systeem.
Dit voorbeeld gebruikt
virsh om een guest, TestServer, in te stellen om automatisch te starten als de host opgestart wordt.
# virsh autostart TestServer
Domain TestServer marked as autostarted
De guest start nu automatisch op met de host.
Om het automatisch opstarten te stoppen gebruik je de
--disable parameter
# virsh autostart --disable TestServer
Domain TestServer unmarked as autostarted
De guest start niet meer automatisch op met de host.
17.2. Omschakelen tussen de KVM en Xen hypervisors
Deze paragraaf behandelt het omschakelen tussen de KVM en Xen hypervisors.
Fedora ondersteunt maar een actieve hypervisor.
Gevirtualiseerde guests migreren tussen hypervisors
Op dit moment is er geen toepassing voor het omschakelen van Xen-gebaseerde guests naar KVM of KVM-gebaseerde guests naar Xen. Guests kunnen alleen gebruikt worden met de hypervisor waarmee ze aangemaakt zijn.
17.2.1. Xen naar KVM
De volgende procedure beschrijft het veranderen van de Xen hypervisor naar de KVM hypervisor. Deze procedure veronderstelt dat het kernel-xen pakket geïnstalleerd is en aangezet.
Installeer het KVM pakket
Installeer het kvm pakket als je dat nog niet gedaan hebt.# yum install kvm
Controleer welke kernel in gebruik is
Het kernel-xen pakket kan geïnstalleerd zijn. Gebruik hetunamecommando om te bepalen welke kernel draait:$ uname -r 2.6.23.14-107.fc8xen
De "2.6.23.14-107.fc8xen" kernel draait op het systeem. Als de standaard kernel, "2.6.23.14-107.fc8" draait kun je deze tussenstap overslaan.Het veranderen van de Xen kernel naar de standaard kernel
Hetgrub.confbestand bepaalt welke kernel opgestart wordt. Om de standaard kernel te veranderen bewerk je het/boot/grub/grub.confbestand zoals hieronder getoond.default=1 timeout=5 splashimage=(hd0,0)/grub/splash.xpm.gz hiddenmenu title Fedora (2.6.23.14-107.fc8) root (hd0,0) kernel /vmlinuz-2.6.23.14-107.fc8 ro root=/dev/VolGroup00/LogVol00 rhgb quiet initrd /initrd-2.6.23.14-107.fc8.img title Fedora (2.6.23.14-107.fc8xen) root (hd0,0) kernel /xen.gz-2.6.23.14-107.fc8 module /vmlinuz-2.6.23.14-107.fc8xen ro root=/dev/VolGroup00/LogVol00 rhgb quiet module /initrd-2.6.23.14-107.fc8xen.imgLet op de default=1 parameter. Deze instrueert de GRUB boot loader om de tweede regel, de Xen kernel, op te starten. Verander de default naar0(of het nummer voor de standaard kernel):default=0 timeout=5 splashimage=(hd0,0)/grub/splash.xpm.gz hiddenmenu title Fedora (2.6.23.14-107.fc8) root (hd0,0) kernel /vmlinuz-2.6.23.14-107.fc8 ro root=/dev/VolGroup00/LogVol00 rhgb quiet initrd /initrd-2.6.23.14-107.fc8.img title Fedora (2.6.23.14-107.fc8xen) root (hd0,0) kernel /xen.gz-2.6.23.14-107.fc8 module /vmlinuz-2.6.23.14-107.fc8xen ro root=/dev/VolGroup00/LogVol00 rhgb quiet module /initrd-2.6.23.14-107.fc8xen.img
Start opnieuw op om de nieuwe kernel te laden
Start het systeem opnieuw op. De computer zal herstarten met de standaard kernel. De KVM module moet automatisch geladen worden met de kernel. Verifieer of KVM draait:$ lsmod | grep kvm kvm_intel 85992 1 kvm 222368 2 ksm,kvm_intel
Dekvmmodule en dekvm_intelmodule of dekvm_amdmodule zijn aanwezig als alles werkt.
17.2.2. KVM naar Xen
De volgende procedure behandelt het veranderen van de KVM hypervisor naar de Xen hypervisor. Deze procedure neemt aan dat het kvm pakket geïnstalleerd is en aangezet.
Installeer de Xen pakketten
Installeer de kernel-xen en xen pakketten als je dat nog niet gedaan hebt.# yum install kernel-xen xen
Het kernel-xen kan geïnstalleerd zijn maar uitgezt.Controleer welke kernel in gebruik is
Gebruik hetunamecommando om te beplalen welke kernel draait.$ uname -r 2.6.23.14-107.fc8
De "2.6.23.14-107.fc8" kernel draait op het systeem. Dit is de standaard kernel. Als de kernel naamxenop het einde heeft (bijvoorbeeld,2.6.23.14-107.fc8xen) dan draait de Xen kernel en kun je deze tussenstap overslaan.Het veranderen van de standaard kernel naar de Xen kernel
Hetgrub.confbestand bepaalt welke kernel opgestart wordt. Om de standaard kernel te veranderen bewerk je het/boot/grub/grub.confbestand zoals hieronder getoond.default=0 timeout=5 splashimage=(hd0,0)/grub/splash.xpm.gz hiddenmenu title Fedora (2.6.23.14-107.fc8) root (hd0,0) kernel /vmlinuz-2.6.23.14-107.fc8 ro root=/dev/VolGroup00/LogVol00 rhgb quiet initrd /initrd-2.6.23.14-107.fc8.img title Fedora (2.6.23.14-107.fc8xen) root (hd0,0) kernel /xen.gz-2.6.23.14-107.fc8 module /vmlinuz-2.6.23.14-107.fc8xen ro root=/dev/VolGroup00/LogVol00 rhgb quiet module /initrd-2.6.23.14-107.fc8xen.imgLet op de default=0 parameter. Deze instrueert de GRUB boot loader om de eerste regel, de standaard kernel, op te starten. Verander default naar1(of het nummer voor de Xen kernel):default=1 timeout=5 splashimage=(hd0,0)/grub/splash.xpm.gz hiddenmenu title Fedora (2.6.23.14-107.fc8) root (hd0,0) kernel /vmlinuz-2.6.23.14-107.fc8 ro root=/dev/VolGroup00/LogVol00 rhgb quiet initrd /initrd-2.6.23.14-107.fc82.6.23.14-107.fc8.img title Fedora (2.6.23.14-107.fc8xen) root (hd0,0) kernel /xen.gz-2.6.23.14-107.fc8 module /vmlinuz-2.6.23.14-107.fc8xen ro root=/dev/VolGroup00/LogVol00 rhgb quiet module /initrd-2.6.23.14-107.fc8xen.img
Start opnieuw op om de nieuwe kernel te laden
Start het systeem opnieuw op. De computer zal herstarten met de Xen kernel. Verifieer dit met hetunamecommando:$ uname -r 2.6.23.14-107.fc8xen
Als de outputxenop het einde heeft dan draait de Xen kernel.
17.3. Het gebruik van qemu-img
Het
qemu-img commando-regel gereedschap wordt gebruikt voor het formatteren van verschillende bestandssystemen die gebruikt worden door Xen en KVM. qemu-img moet gebruikt worden voor het formatteren van gevirtualiseerde guest images, extra opslag apparaten en netwerk opslag. qemu-img opties en gebruik worden hieronder beschreven.
Het formatteren en aanmaken van nieuwe images of apparaten
Maakt een nieuw schijf image bestand-naam met opgegeven grootte en formaat.# qemu-img create [-6] [-e] [-b base_image] [-f formaat] bestand-naam [grootte]
Als base_image opgegeven is, zal de image alleen de verschillen met base_image opslaan. In dat geval hoeft de grootte niet opgegeven worden. base_image zal nooit veranderd worden behalve als je het "commit" monitor commando gebruikt.
Converteer een bestaande image naar een ander formaat
De convert optie wordt gebruikt voor het converteren van een herkend formaat naar een ander image formaat.
Commando formaat:
# qemu-img convert [-c] [-e] [-f formaat] bestandsnaam [-O output_formaat] output_bestandsnaam
converteert de schijf image bestandsnaam naar schijf image output_bestandsnaam met gebruik van het formaat output_formaat. Het kan optioneel versleuteld ("-e" option) of gecomprimeerd ("-c" option) worden.
Alleen het formaat "qcow" ondersteunt versleuteling of compressie. De compressie is alleen-lezen. Dit betekent dat als een gecomprimeerde sector opnieuw wordt geschreven, dan wordt het geschreven als niet-gecomprimeerde data.
De versleuteling gebruikt het AES formaat met erg veilige 128 bit sleutels. Gebruik een lang wachtwoord (16 karakters) om de maximale bescherming te krijgen.
Image conversie is ook nuttig om een kleinere image te krijgen als een formaat wordt gebruikt dat kan groeien, zoals
qcow of cow. De lege sectoren worden ontdekt en onderdrukt in de bestemmings image.
Image informatie verkrijgen
Deinfo parameter laat informatie zien over een schijf image. Het formaat voor de info optie is als volgt:
# qemu-img info [-f formaat] bestandsnaam
Geeft informatie over de schijf image bestandsnaam. Gebruik het in het bijzonder om te weten te komen welke grootte voor de schijf gereserveerd is omdat die kan verschillen van de getoonde grootte. Als vm momentopnames in de schijf image zijn opgeslagen, worden deze ook getoond.
Ondersteunde formaten
Het formaat van een image wordt gewoonlijk automatisch vastgesteld. De volgende formaten worden ondersteund:raw- Raw schijf image formaat (standaard). Dit formaat heeft het voordeel dat het eenvoudig is en gemakkelijk exporteerbaar naar alle andere emilatoren. Als jouw bestandssysteem gaten ondersteunt (bijvoorbeeld in ext2 of ext3 in Linux of NTFS in Windows), dan zullen alleen geschreven sectoren ruimte reserveren. Gebruik
qemu-img infoom de werkelijke grootte gebruikt door de image te weten te komen ofls -lsin Unix/Linux. qcow2- QEMU image formaat, het meest veelzijdige formaat. Gebruik het om kleinere images te krijgen (nuttig als jouw bestandssysteem geen gaten ondersteunt, bijvoorbeeld: in Windows), optionele AES versleuteling, zlib gebaseerde compressie en ondersteuning voor meerdere VM momentopnames.
qcow- Oud QEMU image formaat. Alleen toegevoegd voor compatibiliteit met oudere versies.
cow- User Mode Linux Copy On Write image formaat. Het
cowformaat is alleen toegevoegd voor compatibiliteit met vorige versies. Het werkt niet met Windows. vmdk- Image formaat compatibel met VMware 3 en 4.
cloop- Linux Compressed Loop image, alleen nuttig voor hergebruik van direct gecomprimeerde CD-ROM images zoals bijvoorbeeld aanwezig in de Knoppix CD-ROM's.
17.4. Overcommit met KVM
De KVM hypervisor omdersteunt CPU overcommit en geheugen overcommit. Overcommit is het toekennen van meer gevirtualiseerde CPU's of geheugen dan er fysiek op het systeem aanwezig is. Met CPU overcommit kunnen zwak belaste gevirtualiseerde servers of desktops draaien op minder servers, wat vermogen en geld bespaart.
Xen ondersteuning
CPU overcommit wordt niet ondersteund door de Xen hypervisor. CPU overcommit met de Xen hypervisor kan systeem instabiliteit en het crashen van de host en gevirtualiseerde guests veroorzaken.
Overcommit van geheugen
De meeste besturingssystemen en toepassingen gebruiken niet de gehele tijd 100% van het beschikbare RAM. Dit gedrag kan uitgebuit worden met KVM om voor gevirtualiseerde guests meer geheugen te gebruiken dan dat er fysiek beschikbaar is.
In KVM zijn virtuele machines Linux processen. Guests op de KVM hypervisor krijgen geen blokken fysiek RAM toegekend maar werken in plaars daarvan als processen. Elk proces wordt geheugen toegekend als het meer geheugen vraagt. KVM gebruikt dit om geheugen toe te kennen aan guests als het guest besturingssystem meer of minder geheugen verzoekt. De guest gebruikt slechts een beetje meer fysiek geheugen dan wat het gevirtualiseerde besturingssysteem lijkt te gebruiken.
Als het fysieke geheugen bijna op is of een proces al al enige tijd niet actief, dan verhuist Linux het geheugen van het proces naar het wisselgeheugen. Het wisselgeheugen is gewoonlijk een partitie op een harde schijf of solid state station dat Linux gebruikt om virtueel geheugen uit te breiden. Wisselgeheugen is veel langzamer dan RAM.
Omdat KVM vituele machines Linux processen zijn, kan geheugen gebruikt door gevirtualiseerde guests in het wisselgeheugen geplaatst worden als de guest niets doet of niet zwaar belast is. Geheugen kan toegekend worden voor het totaal van het wisselgeheugen en fysieke RAM. Als er niet voldoende wisselgeheugen aanwezig is voor de virtuele machines alsze dit nodig hebben dan wordt
pdflush opgestart. pdflush sluit processen af om geheugen vrij te maken zodat het systeem niet crasht. pdflush kan gevirtualiseerde guests of andere systeem processen afsluiten wat bestandssysteem fouten kan veroorzaken en gevirtualiseerde guests in een niet-opstartbare toestand achterlaten.
Warning
Als geen voldoende wisselgeheugen bechikbaar is zullen guest besturingssystemen met harde hand afgesloten worden. Dit kan de guest onbruikbaar achterlaten. Vermijd dit door nooit meer geheugen overcommit te doen dan dat er beschikbaar is aan wisselgeheugen.
De wisselgeheugen partitie wordt gebruikt voor het wegschrijven van weinig gebruikt geheugen naar de harde schijf om de geheugen prestaties te versnellen. De standaard grootte van de wisselgeheugen partitie wordt berekend uit de hoeveelheid RAM en de overcommit verhouding. Het wordt aanbevolen om jouw wisselgeheugen partitie groter te maken als je van plan bent om geheugen overcommit te gebtuiken met KVM. Een aanbevolen overcommit verhouding is 50% (0.5). De gebruikte formule is:
(0.5 * RAM) + (overcommit verhouding * RAM) = Aanbevolen wisselgeheugen grootte
De Red Hat Knowledgebase heeft een artikel over het veilig en efficient bepalen van de grootte van de wisselgeheugen partitie— refereer naar Knowledgebase.
Het is mogelijk om de draaien met een overcommit verhouding van tien keer het aantal gevirtualiseerde guests over de hoeveelheid fysieke RAM. Dit werkt alleen bij bepaalde toepassings belastingen (bijvoorbeeld desktop virtualisatie met minder dan 100% gebruik). Het instellen van overcommit verhoudingen is geen harde formule, je moet de verhouding testen en aanpassen voor jouw omgeving.
Overcommit van gevirtualiseerde CPU's
De KVM hypervisor ondersteunt overcommit van gevirtualiseerde CPU's. Overcommit van gevirtualiseerde CPU's kan gebruikt worden voor zover de belasting limieten van gevirtualiseerde guests dit toestaan. Wees voorzichtig met overcommit van VCPU's als de belasting 100% nadert wat het laten vallen van verzoeken en onbruikbare response tijden kan veroorzaken.
Overcommit van gevirtualiseerde CPU's werkt het best als iedere gevirtualiseerde guest slechts een enkele VCPU heeft. De Linux scheduler is erg efficiënt met dit type belasting. KVM kan veilig guests met een belasting van onder de 100% ondersteunen met een verhouding van 5 VCPU's. Overcommit van een enkele VCPU gevirtualiseerde guests is geen probleem.
Je kunt geen overcommit uitvoeren voor symmetrische multi-proces guests voor meer dan het fysieke aantal processor kernen. Bijvoorbeeld een guest met vier VCPU's moet niet draaien op een host met een dual core processor. Overcommit van symmetrische multi-proces guests meer dan het fysieke aantal processor kernen zal belangrijke prestatie degradatie veroorzaken.
Guest VCPU's toekennen tot aan het aantal fysieke kernen is juist en werkt zoals verwacht. Bijvoorbeeld, het draaien van gevirtualiseerde guests met vier VCPU's op een host met vier fysieke kernen. Guests met minder dan 100% belasting moeten in deze opstelling effectief werken.
Altijd eerst testen
Voer geen overcommit van geheugen of CPU's uit in een productie omgeving zonder uitvoerig te testen. Toepassingen welke 100% geheugen of proces hulpbronnen gebruiken kunnen onstabiel worden in overcommit omgevingen. Test voor het toepassen.
17.5. Het veranderen van /etc/grub.conf
Deze paragraaf beschrijft hoe je veilig en correct jouw
/etc/grub.conf bestand kunt veranderen voor het gebruik van de virtualisatie kernel. Je moet de xen kernel gebruiken voor het gebruik van de Xen hypervisor. Bij het kopiëren van je bestaande xen kernel ingang weee er zeker van dat je alle belangrijke regels kopieert of jouw systeem zal paniekeren bij het opstarten (initrd zal een lengte van '0' hebben). Als je specifieke waarden voor de xen hypervisor nodig hebt, moet je deze toevoegen achteraan de xen regel van jouw grub ingang.
De output hieronder is een voorbeeld van een
grub.conf ingang van een systeem dat het kernel-xen pakket draait. De grub.conf op jouw systeem kan anders zijn. Het belangrijke gedeelte in het voorbeeld hieronder is de sectie vanaf de title regel tot aan de volgende nieuwe regel.
#boot=/dev/sda
default=0
timeout=15
#splashimage=(hd0,0)/grub/splash.xpm.gz hiddenmenu
serial --unit=0 --speed=115200 --word=8 --parity=no --stop=1
terminal --timeout=10 serial console
title Fedora (2.6.23.14-107.fc8xen)
root (hd0,0)
kernel /xen.gz-2.6.23.14-107.fc8 com1=115200,8n1
module /vmlinuz-2.6.23.14-107.fc8xen ro root=/dev/VolGroup00/LogVol00
module /initrd-2.6.23.14-107.fc8xen.img
Een belangrijk punt wat betreft het bewerken van grub.conf...
Jouw
grub.conf kan er heel anders uitzien als het handmatig bewerkt is of gekopieerd van een voorbeeld.
Om de hoeveelheid geheugen toegekend aan je host systeem tijdens het opstarten in te stellen op 256MB moet je
dom0_mem=256M toevoegen van de xen regel in jouw grub.conf. Een veranderde versie van het grub configuratie bestand uit het vorige voorbeeld:
#boot=/dev/sda
default=0
timeout=15
#splashimage=(hd0,0)/grub/splash.xpm.gz
hiddenmenu
serial --unit=0 --speed=115200 --word=8 --parity=no --stop=1
terminal --timeout=10 serial console
title Fedora (2.6.23.14-107.fc8xen)
root (hd0,0)
kernel /xen.gz-2.6.23.14-107.fc8 com1=115200,8n1 dom0_mem=256MB
module /vmlinuz-2.6.23.14-107.fc8xen ro
root=/dev/VolGroup00/LogVol00
module /initrd-2.6.23.14-107.fc8xen.img
17.6. Virtualisatie uitbreidingen verifiëren
Gebruik deze paragraaf om te bepalen of jouw systeem hardware virtualisatie uitbreidingen heeft. Virtualisatie uitbreidingen (Intel VT of AMD-V) zijn vereist voor volledige virtualisatie.
Kan ik virtualisatie gebruiken zonder de virtualisatie uitbreidingen?
Als hardware virtualisatie uitbreidingen niet aanwezig zijn, kun je Xen para-virtualisatie gebruiken met het Fedora kernel-xen pakket.
Voer het volgende commando uit om te verifiëren of de CPU virtualisatie uitbreidingen beschikbaar zijn:
$ grep -E 'svm|vmx' /proc/cpuinfo
De volgende output bevat een
vmx ingang wat een Intel processor met de Intel VT uitbreidingen aangeeft:
flags : fpu tsc msr pae mce cx8 apic mtrr mca cmov pat pse36 clflush
dts acpi mmx fxsr sse sse2 ss ht tm syscall lm constant_tsc pni monitor ds_cpl
vmx est tm2 cx16 xtpr lahf_lm
De volgende output bevat een
svm ingang wat een AMD processor met de AMD-V uitbreidingen aangeeft:
flags : fpu tsc msr pae mce cx8 apic mtrr mca cmov pat pse36 clflush
mmx fxsr sse sse2 ht syscall nx mmxext fxsr_opt lm 3dnowext 3dnow pni cx16
lahf_lm cmp_legacy svm cr8legacy ts fid vid ttp tm stc
De "
flags:" inhoud kan meerdere keren verschijnen voor iedere hyperthread, kern, of CPU in het systeem.
De virtualisatie uitbreidingen kunnen uitgezet zijn in de BIOS. Als de uitbreidingen niet verschijnen of volledige virtualisatie niet werkt, refereer je naar Procedure 19.1, “Virtualisatie uitbreidingen aanzetten in de BIOS”.
17.7. Guest type en implementatie identificeren
Het script hieronder kan identificeren of de omgeving waarin een toepassing of script op een para-gevirtualiseerde, een volledig gevirtualiseerde guest, of op de hypervisor draait.
#!/bin/bash
declare -i IS_HVM=0
declare -i IS_PARA=0
check_hvm()
{
IS_X86HVM="$(strings /proc/acpi/dsdt | grep int-xen)"
if [ x"${IS_X86HVM}" != x ]; then
echo "Guest type is full-virt x86hvm"
IS_HVM=1
fi
}
check_para()
{
if $(grep -q control_d /proc/xen/capabilities); then
echo "Host is dom0"
IS_PARA=1
else
echo "Guest is para-virt domU"
IS_PARA=1
fi
}
if [ -f /proc/acpi/dsdt ]; then
check_hvm
fi
if [ ${IS_HVM} -eq 0 ]; then
if [ -f /proc/xen/capabilities ] ; then
check_para
fi
fi
if [ ${IS_HVM} -eq 0 -a ${IS_PARA} -eq 0 ]; then
echo "Baremetal platform"
fi
Hosts onderzoeken
Om hosts te onderzoeken gebruik je het
virsh capabilites commando.
17.8. Een nieuw uniek MAC adres aanmaken
In sommige gevallen moet je een nieuw en uniek MAC adres aanmaken voor een guest. Er is op dit moment geen commando-regel gereedschap beschikbaar voor het aanmaken van een MAC adres. De hieronder aangeboden script kan een nieuw MAC adres voor jouw guests aanmaken. Sla het script op in jouw guest als
macgen.py. Vanuit die map kun je het script uitvoeren met gebruik van ./macgen.py en het zal een nieuw MAC adres aanmaken. Een voorbeeld output kan op het volgende lijken:
$ ./macgen.py
00:16:3e:20:b0:11
#!/usr/bin/python
# macgen.py script to generate a MAC address for virtualized guests on Xen
#
import random
#
def randomMAC():
mac = [ 0x00, 0x16, 0x3e,
random.randint(0x00, 0x7f),
random.randint(0x00, 0xff),
random.randint(0x00, 0xff) ]
return ':'.join(map(lambda x: "%02x" % x, mac))
#
print randomMAC()
Een andere manier om een nieuw MAC adres voor jouw guest te maken
Je kunt ook de ingebouwde modules vanpython-virtinst gebruiken om een nieuw MAC adres en UUID aan te maken voor gebruik in een guest configuratie bestand:
# echo 'import virtinst.util ; print\ virtinst.util.uuidToString(virtinst.util.randomUUID())' | python # echo 'import virtinst.util ; print virtinst.util.randomMAC()' | python
Het script hierboven kan ook geïmplementeerd worden als een script bestand zoals hieronder te zien is.
#!/usr/bin/env python # -*- mode: python; -*- print "" print "New UUID:" import virtinst.util ; print virtinst.util.uuidToString(virtinst.util.randomUUID()) print "New MAC:" import virtinst.util ; print virtinst.util.randomMAC() print ""
17.9. Heel veilig ftpd
vsftpd kan toegang bieden tot installatie bomen voor para-gevirtualiseerde guests of andere data. Als je vsftpd niet hebt geïnstalleerd tijdens de server installatie kun je het RPM pakket uit de Server map van jouw installatie media halen en het installeren met het gebruik van rpm -ivh vsftpd*.rpm (merk op dat het RPM pakket in je huidige map moet zijn).
- Om
vsftpdte configureren, bewerk je/etc/passwdmet gebruik vanvipwen je verandert de persoonlijke map van de ftp gebruiker naar de map waar je de installatie bomen voor jouw para-gevirtualiseerde guests gaat opslaan. Een voorbeeld ingang voor de FTP gebruiker kan lijken op het volgende:ftp:x:14:50:FTP User:/xen/pub:/sbin/nologin
- Om
vsftpdautomatisch te laten starten tijdens de systeem opstart gebruik je het chkconfig programma om de automatische opstart vanvsftpdaan te zetten. - Verifieer dat
vsftpdniet aangezet wordt met gebruik vanchkconfig --list vsftpd:$ chkconfig --list vsftpd vsftpd 0:off 1:off 2:off 3:off 4:off 5:off 6:off
- Voer
chkconfig --levels 345 vsftpd onuit om vsftpd automatisch op te starten voor run levels 3, 4, en 5. - Gebruik het
chkconfig --list vsftpdcommando om te verifiëren dat vsftdp aangezet is om te starten tijdens de systeem opstart:$ chkconfig --list vsftpd vsftpd 0:off 1:off 2:off 3:on 4:on 5:on 6:off
- Gebruik
service vsftpd start vsftpdom de vsftpd service te starten:$service vsftpd start vsftpd Starting vsftpd for vsftpd: [ OK ]
17.10. LUN vasthoudendheid instellen
Deze paragraaf behandelt het implementeren van LUN vasthoudendheid in guests en op de host machine met en zonder multipath.
LUN vasthoudendheid implementeren zonder multipath
Als jouw systeem multipath niet gebruikt, kun jeudev gebruiken om LUN vasthoudendheid te implementeren. Voordat je LUN vasthoudendheid in jouw systeem installeert, verzeker je je ervan dat je de juiste UUID's hebt verkregen. Zodra je deze hebt verkregen, kun je LUN vasthoudendheid configureren door het bewerken van het scsi_id bestand die zich in de /etc map bevindt. Als je dit bestand geopend hebt in een tekstverwerker, moet je de volgende regel uitcommentatiëren:
# options=-b
Daarna vervang je het met deze parameter:
# options=-g
Dit zegt udev om alle systeem SCSI apparaten te controleren of ze UUID's teruggeven. Om de systeem UUID's te ontdekken, gebruik je het
scsi_id commando:
# scsi_id -g -s /block/sdc *3600a0b80001327510000015427b625e*
De lange reeks karakters in de output is de UUID. De UUID verandert niet als je een apparaat aan je systeem toevoegt. Verkrijg de UUID voor elk apparaat om regels voor de apparaten te maken. Om nieuwe regels te maken, bewerk je het
20-names.rules bestand in de /etc/udev/rules.d map. De apparaat naam regels volgen dit formaat:
# KERNEL="sd*", BUS="scsi", PROGRAM="sbin/scsi_id", RESULT="UUID", NAME="apparaatnaam"
Vervang je bestaande
UUID en apparaatnaam met die hierboven verkregen UUID. De regel moet op het volgende lijken:
KERNEL="sd*", BUS="scsi", PROGRAM="sbin/scsi_id", RESULT="3600a0b80001327510000015427b625e", NAME="mijnapparaat"
Cit zorgt ervoor dat alle apparaten die overeenkomen met het
/dev/sd* patroon de gegeven UUID gaan inspecteren. Als het een overeenkomend apparaat vindt, maakt het een apparaat node met de naam /dev/devicename. Voor dit voorbeeld wordt de apparaat node /dev/mijnapparaat . Tenslotte voeg je deze regel toe aan het /etc/rc.local bestand:
/sbin/start_udev
LUN vasthoudendheid implementeren met multipath
Om LUN vasthoudendheid te implementeren in een multipath omgeving, moet je de alias namen voor de multipath apparaten definiëren. Bijvoorbeeld, je moet vier apparaat aliases definiëren door het bewerken van hetmultipath.conf bestand dat zich in de /etc/ map bevindt:
multipath {
wwid 3600a0b80001327510000015427b625e
alias oramp1
}
multipath {
wwid 3600a0b80001327510000015427b6
alias oramp2
}
multipath {
wwid 3600a0b80001327510000015427b625e
alias oramp3
}
multipath {
wwid 3600a0b80001327510000015427b625e
alias oramp4
}
Dit definieert 4 LUN's:
/dev/mpath/oramp1, /dev/mpath/oramp2, /dev/mpath/oramp3, en dev/mpath/oramp4. De apparaten zullen zich in de /dev/mpath map bevinden. Deze LUN namen zijn vasthoudend bij opnieuw opstarten omdat het de alias namen aanmaakt op de wwid van de LUN's.
17.11. SMART schijf controleren uitzetten
SMART schijf controleren kan uitgezet worden omdat we op virtuele schijven draaien en de fysieke opslag wordt door de host beheerd.
/sbin/service smartd stop /sbin/chkconfig --del smartd
17.12. Guest configuratie bestanden klonen
Je kunt een bestaand configuratie bestand kopiëren om een geheel nieuwe guest aan te maken. Je moet de name parameter van het configuratie bestand van de guest veranderen. De nieuwe, unieke naam verschijnt in de hypervisor en is zichtbaar voor de beheer programma's. Je moet ook een geheel nieuwe UUID genereren met gebruik van het
uuidgen commando. Daarna moet je voor de vif ingangen een uniek MAC adres definiëren voor iedere guest (als je een guest configuratie van een bestaande guest kopieert, kun je een script maken om dit af te handelen). Voor de xen brug informatie, indien een bestaand guest configuratie bestand verhuist naar een nieuwe host, moet je de xenbr ingang vernieuwen om overeen te komen met je locale netwerk configuratie. Voor de Device ingangen moet je de ingangen veranderen in de 'disk=' sectie om te wijzen naar de correcte guest image.
Je moet ook deze systeem configuratie instellingen op je guest veranderen. Je moet de HOSTNAME ingang van het
/etc/sysconfig/network bestand veranderen om overeen te komen met de hostnaam van de nieuwe guest.
Je moet het
HWADDR adres van het /etc/sysconfig/network-scripts/ifcfg-eth0 bestand veranderen om overeen te komen met de output van ifconfig eth0 en als je statische IP adressen gebruikt, moet je de IPADDR ingang veranderen.
17.13. Een bestaande guest dupliceren en zijn configuratie bestand
Deze paragraaf beschrijft het kopiëren van een bestaand configuratie bestand om een nieuwe guest aan te maken. Er zijn sleutel parameters in het configuratie bestand van jouw guest waarvan je op de hoogte moet zijn om een guest succesvol te dupliceren.
name- De naam van jouw guest is bekend aan de hypervisor en wordt getoond in de beheer programma's. Deze ingang moet uniek zijn op jouw systeem.
uuid- Een uniek handvat voor de guest, een nieuwe UUID kan aangemaakt worden met gebruik van het
uuidgencommando. Een voorbeeld UUID output:$ uuidgen a984a14f-4191-4d14-868e-329906b211e5
vif- Het MAC adres moet een uniek MAC adres definiëren voor iedere guest. Dit wordt automatisch gedaan als de standaard gereedschappen gebruikt worden. Als je een guest configuratie kopieert van een bestaande guest kun je het script in Paragraaf 17.8, “Een nieuw uniek MAC adres aanmaken” gebruiken.
- Als je een bestaand guest configuratie bestand verplaatst of dupliceert naar een nieuwe host moet je er zeker van zijn dat je de
xenbringang aanpast om overeen te komen met jouw locale netwerk configuratie (je kunt de brug informatie verkrijgen door gebruik van hetbrctl showcommando). - Wees er zeker van dat je de apparaat ingangen in de
disk=sectie aanpast om te wijzen naar de juiste guest image.
Pas nu de systeem configuratie instellingen van je guest aan:
/etc/sysconfig/network- Verander de
HOSTNAMEingang naar de nieuwehostnaamvan de guest. /etc/sysconfig/network-scripts/ifcfg-eth0- Verander het
HWADDRadres naar de output vanifconfig eth0 - Verander de
IPADDRingang als een statisch IP adres gebruikt wordt.
Hoofdstuk 18. Aangepaste libvirt scripts aanmaken
Deze paragraaf geeft enige informatie welke nuttig kan zijn voor programmeurs en systeem beheerders die van plan zijn om aangepaste scripts te schrijven om hun leven wat gemakkelijker te maken met gebruik van
libvirt.
Hoofdstuk 17, Tips en trucjes wordt aanbevolen om te lezen voor programmeurs die erover denken om nieuwe toepassingen te schrijven die
libvirt gebruiken.
18.1. XML configuratie bestanden gebruiken met virsh
virsh kan XML configuratie bestanden afhandelen. Je wilt dit misschien tot jouw voordeel gebruiken voor het maken van scripts voor grotere inzet met speciale opties. Je kunt apparaten toevoegen die gedefinieerd zijn in een XML bestand om een para-gevirtualiseerde guest te draaien. Bijvoorbeeld, om een ISO bestand toe te voegen als hdc aan een draaiende guest, maak je een XML bestand:
# cat satelliteiso.xml
<disk type="file" device="disk">
<driver name="file"/>
<source file="/var/lib/libvirt/images/rhn-satellite-5.0.1-11-redhat-linux-as-i386-4-embedded-oracle.iso"/>
<target dev="hdc"/>
<readonly/>
</disk>
Voer virsh attach-device uit om het ISO bestand aan te koppelen als hdc voor een guest met de naam "satellite" :
# virsh attach-device satellite satelliteiso.xml
Deel VI. Troubleshooting
Inleiding tot fout zoeken en probleem oplossen
De volgende hoofdstukken bieden informatie om je te helpen met het oplossen van problemen die tegen bent gekomen met het gebruik van virtualisatie.
Belangrijke opmerking over virtualisatie problemen
Jouw persoonlijke probleem komt misschien niet in dit boek voor door de voortdurende ontwikkeling welke problemen veroorzaakt en oplost. Voor de laatste stand van zaken voor bekende fouten, problemen en fout reparaties lees je de Fedora Vrijgave informatie voor jouw versie en hardware architectuur. De Vrijgave informatie kan gevonden worden in de documentatie sectie van de Fedora website, http://docs.fedoraproject.org.
Hoofdstuk 19. Troubleshooting
Dit hoofdstuk behandelt algemene problemen en oplossingen voor Fedora virtualisatie.
19.1. Loop apparaat fouten
Als bestand-gebaseerde guest images worden gebruikt moet je misschien het aantal ingestelde loop apparaten verhogen. De standaard instelling laat tot 8 actieve loop apparaten toe. Als meer dan 8 bestand-gebaseerde guests of loop apparaten nodig zijn, dan kan het aantal ingestelde loop apparaten aangepast worden in
/etc/modprobe.conf. Bewerk /etc/modprobe.conf en voeg de volgende regel toe:
options loop max_loop=64
Dit voorbeeld gebruikt 64, maar je kunt een ander getal opgeven om het maximum aantal loop apparaten in te stellen. Je moet misschien ook loop apparaat ondersteunde guests op je systeem implementeren. Om loop apparaat ondersteunde guests in te zetten voor een para-gevirtualiseerde guest, gebruik je de
phy: block device of tap:aio commando's. Om loop apparaat ondersteunde guests voor een volledig gevirtualiseerd systeem toe te passen, gebruik je de phy: device of file: filecommando's.
19.2. Intel VT en AMD-V virtualisatie hardware uitbreidingen aanzetten in de BIOS
Deze paragraaf beschrijft hoe je hardware virtualisatie uitbreidingen identificeert en hoe je ze in de BIOS aanzet als ze uitgezet zijn.
De Intel VT uitbreidingen kunnen uitgezet zijn in de BIOS. Bepaalde laptop leveranciers hebben de Intel VT uitbreidingen standaard uitgezet voor hun CPU's.
De virtualisatie uitbreidingen kunnen niet uitgezet worden in de BIOS voor AMD-V (voor processoren geïnstalleerd in een Rev 2 voetje).
De virtualisatie uitbreidingen zijn soms uitgezet in de BIOS, gewoonlijk door laptop leveranciers. Refereer naar Paragraaf 19.2, “Intel VT en AMD-V virtualisatie hardware uitbreidingen aanzetten in de BIOS” voor instructies over het aanzetten van de uitgezette virtualisatie uitbreidingen.
Verifieer of de virtualisatie uitbreidingen aangezet zijn in de BIOS. De BIOS instellingen voor Intel® VT of AMD-V zijn gewoonlijk in het of menu. De menu namen kunnen anders zijn dan genoemd in deze gids, de virtualisatie uitbreidingen instellingen kunnen misschien gevonden worden in Security Settings of andere niet standaard menu namen.
Procedure 19.1. Virtualisatie uitbreidingen aanzetten in de BIOS
- Start de computer opnieuw op en open het BIOS menu van het systeem. Dit kan gewoonlijk gedaan worden door het induwen van of Alt + F4.
- Selecteer Restore Defaults, en selecteer dan Save & Exit.
- Zet de machine uit en koppel de voeding af.
- Zet de machine weer aan en open de BIOS Setup Utility. Open de Processor sectie en zet Intel®Virtualization Technology of AMD-V aan. Deze kunnen op sommige machines ook Virtualization Extensions genoemd worden. Selecteer Save & Exit.
- Zet de machine uit en koppel de voeding af.
- Voer
cat /proc/cpuinfo | grep vmx svmuit. Als het commando output geeft, dan zijn de virtualisatie uitbreidingen nu aangezet. Als er geen output is, dan heeft jouw systeem de virtualisatie uitbreidingen misschien niet of is de correcte BIOS instelling niet aangezet.
Extra hulpbronnen
Om meer te weten te komen over virtualisatie en Linux, refereer je naar de volgende hulpbronnen.
A.1. On-line hulpbronnen
- http://www.cl.cam.ac.uk/research/srg/netos/xen/ De project website van de Xen™ para-gevirtualiseerde machine beheerder waarvan het Fedora kernel-xen pakket is afgeleid. De site onderhoudt de upstream xen project binaire programma's en bron code en bevat ook informatie, architectuur overzichten, documentatie, en gerelateerde verwijzingen war betreft xen en aanverwante technologie.
- De Xen Community website
- http://www.libvirt.org/ is de officiële website voor de
libvirtvirtualisatie API. - http://virt-manager.et.redhat.com/ is de project website voor de Virtual Machine Manager (virt-manager), de grafische toepassing voor het beheren van virtuele machines.
- Open Virtualization Center
- Fedora documentatie
- Virtualisatie technologie overzicht
- Red Hat Emerging Technologies group
A.2. Geïnstalleerde documentatie
/usr/share/doc/xen-is de map welke informatie bevat over de Xen para-gevirtualiseerde hypervisor en aanverwante beheer gereedschappen, inclusief verschillende voorbeeld configuraties, hardware specifieke informatie, en de huidige Xen upstream gebruikers documentatie.<versie-nummer>/man virshen/usr/share/doc/libvirt-— Bevatten sub-commando's en opties voor het<versie-nummer>virshvirtuele machine beheer programma en uitgebreide informatie over delibvirtvirtualisatie bibliotheek API./usr/share/doc/gnome-applet-vm-— Documentatie voor de GNOME grafische paneel applet die lokaal draaiende virtuele machines controleert en beheert.<versie-nummer>/usr/share/doc/libvirt-python-— Biedt details over de Python verwijzingen voor de<versie-nummer>libvirtbibliotheek. Hetlibvirt-pythonpakket staat python ontwikkelaars toe om programma's te maken die samenwerken met delibvirtvirtualisatie beheer bibliotheek./usr/share/doc/python-virtinst-— Biedt documentatie over het<versie-nummer>virt-installcommando dat helpt met het starten van installaties van Fedora en Linux gerelateerde distributies binnen virtuele machines./usr/share/doc/virt-manager-— Biedt documentatie over de Virtual Machine Manager, welke een grafisch gereedschap levert voor het beheren van virtuele machines.<versie-nummer>
Herzieningsgeschiedenis
| Wijzigingen | |||
|---|---|---|---|
| Herziening 12.1.3 | Mon Oct 12 2009 | ||
| |||
Colofon
Deze handleiding werd geschreven in het DocBook XML v4.3 formaat.
Dit boek is gebaseerd op het werk van Jan Mark Holzer en Chris Curran.
Andere verdiensten gaan naar:
- Don Dutile leverde technische opmaak voor de para-virtualisatie driver paragraaf.
- Barry Donahue leverde technische opmaak voor de para-virtualisatie driver paragraaf.
- Rick Ring leverde technische opmaak voor de virtuele machine beheerder paragraaf
- Michael Kearey leverde technische opmaak voor de paragrafen over het gebruik van XML configuratie bestanden met virsh en gevirtualiseerde floppy disk stations.
- Marco Grigull leverde technische opmaak voor de software compatibiliteit en prestatie paragraaf.
- Eugene Teo leverde technische opmaak voor de Gasten beheren met virsch paragraaf.
Publican, het uifgeef gereedschap die dit boek produceerde, werd geschreven door Jeffrey Fearn.
Het Red Hat Localisatie Team bestaat uit de volgende personen:
Oost Aziatische talen
- Vereenvoudigd Chinees
- Leah Wei Liu
- Traditioneel Chinees
- Chester Cheng
- Terry Chuang
- Japans
- Junko Ito
- Koreaans
- Eun-ju Kim
Latijnse talen
- Frans
- Sam Friedmann
- Duits
- Hedda Peters
- Italiaans
- Francesco Valente
- Braziliaans Portugees
- Glaucia de Freitas
- Leticia de Lima
- Spaans
- Angela Garcia
- Gladys Guerrero
- Russisch
- Yuliya Poyarkova
Woordenlijst
Deze verklarende woordenlijst is bedoeld om de begrippen te definiëren die in deze Virtualisatie gids gebruikt worden.
- Bare-metal
- Het begrip bare-metal refereert naar de onderliggende fysieke architectuur van de computer. Het uitvoeren van een besturingssysteem op bare-metal is een andere manier om te refereren naar het draaien van een onveranderde versie van het besturingssysteem op de fysieke hardware. Voorbeelden van besturingssystemen die op bare-metal draaien zijn dom0 of een normaal geïnstalleerd besturingssysteem.
- dom0
- Ook bekend als de Host of host besturingssysteem.
dom0refereert naar de host versie van Linux die de Hypervisor draait, welke de virtualisatie van de guest besturingssystemen mogelijk maakt. Dom0 draait op en beheert de fysieke hardware en hulpbronnen toewijzing voor zichzelf en de guest besturingssystemen. - Domeinen
- domU en Domeinen zijn beide domeinen. Domeinen draaien op de Hypervisor. De term domeinen heeft een betekenis vergelijkbaar met Virtuele machines en de twee zijn technisch uitwisselbaar. Een domein is een Virtuele machine.
- domU
domUrefereert naar het guest besturingssysteem welke op het host systeem draait (Domeinen).- Volledige virtualisatie
- Xen en KVM kunnen volledige virtualisatie gebruiken. Volledige virtualisatie gebruikt hardware kenmerken van de processor om een totale abstractie van het onderliggende fysieke systeem (Bare-metal) aan te bieden en maakt een nieuw virtueel systeem waarin de guest besturingssystemen kunnen draaien. Geen veranderingen zijn nodig in het guest besturingssysteem. Het guest besturingssysteem en alle toepassingen op de guest zijn zich niet bewust van de gevirtualiseerde omgeving en draaien normaal. Para-virtualisatie vereist een aangepaste versie van het Linux besturingssysteem.
- Volledig gevirtualiseerd
- Guest systeem
- Staat ook bekend als guest, virtuele machine of domU.
- Hardware virtuele machine
- Hypervisor
- De hypervisor is de software laag die de hardware abstraheert van het besturingssysteem wat toestaat om meerdere besturingssystemen op dezelfde hardware te draaien. De hypervisor draait op een host besturingssysteem wat toestaat dat andere gevirtualiseerde besturingssystemen op de hardware van de host draaien.
- Host
- Het host besturingssysteem, ook bekend als dom0.De host besturingssysteem omgeving draait de virtualisatie software voor Volledig gevirtualiseerd en Para-gevirtualiseerd guest systemen.
- I/O
- Afkorting van input/output (uitgesproken als "aai-oh") De term I/O beschrijft elk programma, operatie of apparaat dat data overbrengt naar of van een computer en naar of van een randapparaat. Elke overdracht is een output van een apparaat en een input voor een andere. Apparaten zoals toetsenborden en muizen zijn alleen-input apparaten, terwijl apparaten zoals printers alleen-output zijn. Een beschrijfbare CD-ROM is zowel een input als een output apparaat.
- Kernel-gebaseerde virtuele machine
- KVM (Kernel-gebaseerde virtuele machine) is een Volledige virtualisatie oplossing voor Linux op AMD64 en Intel 64 hardware. VM is een Linux kernel module gebouwd voor de standaard Linux kernel. KVM kan meerdere, onveranderde gevirtualiseerde Windows en Linux bedrijfssystemen draaien. KVM is een hypervisor welke de libvirt virtualisatie gereedschappen (virt-manager en virsh) gebruikt.KVM is een set Linux kernel modules voor het beheer van apparaten, geheugen en beheers API's voor de Hypervisor module zelf. Gevirtualiseerde guests worden gedraaid als Linux processen en threads die gecontroleerd worden door deze modules.
- LUN
- Een Logische unit nummer (LUN) is een getal toegekend aan een logische unit (een SCSI protocol eenheid).
- Migratie
- Migratie is de naam voor het proces van het verplaatsen van een gevirtualiseerde guest van een host naar een andere. Migratie kan off-line uitgevoerd worden (waarbij de guest gestopt wordt en dan verplaatst) of live (waarbij een guest verplaatst wordt zonder te stoppen). Xen para-gevirtualiseerde guests en KVM volledig gevirtualieerde guests kunnen alle gemigreerd worden.Migratie is een sleutel kenmerk van virtualisatie omdat software geheel gescheiden is van hardware. Migratie is nuttig voor:
- Load balancing - guests can be moved to hosts with lower usage when a host becomes overloaded.
- Hardware failover - when hardware devices on the host start to fail, guests can be safely relocated so the host can be powered down and repaired.
- Energy saving - guests can be redistributed to other hosts and host systems powered off to save energy and cut costs in low usage periods.
- Geographic migration - guests can be moved to another location for lower latency or in serious circumstances.
Gedeelde, netwerk opslag wordt gebruikt voor het opslaan van guest images. Zonder gedeelde opslag is migratie niet mogelijk.An offline migration suspends the guest then moves an image of the guests memory to the destination host. The guest is resumed on the destination host and the memory the guest used on the source host is freed.De tijd die een off-line migratie kost hangt af van de netwerk bandbreedte en latentie. Een guest met 2GB geheugen zal meerdere seconden duren op een 1 Gbit Ethernet link.Een live migratie laat de guest draaiende op de bron host en begint met het verplaatsen van het geheugen zonder de guest te stoppen. Alle veranderde geheugen pagina's worden bijgehouden en naar de bestemming gestuurd nadat de image verzonden is. Het geheugen wordt vernieuwd met de veranderde pagina's. Het proces gaat door totdat het een heuristiek bereikt, of het kopieert alle pagina's met succes, of de bron verandert te snel en de doel host kan geen vordering maken. Als de heuristiek bereikt wordt, wordt de guest kort gestopt op de bron host en de registers en buffers worden verstuurd. De registers worden geladen op de nieuwe host en de guest vervolgt dan op de doel host. Als de guest niet kan fuseren (wat gebeurt als guests onder zware belasting werken), wordt de guest gestopt en wordt een off-line migratie opgestart.De tijd die een off-line migratie duurt hangt af van de netwerk bandbreedte en latentie zowel als van de activiteit op de guest. Als de guest significant veel I/O of CPU gebruikt zal de migratie veel langer duren. - MAC adressen
- Het Media Access Control adres is het hardware adres van een netwerk interface controller. In de context van virtualisatie moeten MAC adressen aangemaakt worden voor virtuele netwerk interfaces waarbij iedere MAC op je locale systeem uniek moet zijn.
- Para-virtualisatie
- Para-virtualisatie gebruikt een speciale kernel, waarnaar soms wordt gerefereerd als de Xen kernel of het kernel-xen pakket. Para-gevirtualiseerde guest kernels worden tegelijkertijd op de host gedraaid met het gebruik van de bibliotheken en apparaten van de host. Een para-gevirtualiseerde installatie kan complete toegang hebben tot alle apparaten op het systeem wat beperkt kan worden met beveiliging instellingen (SELinux en bestand controles). Para-virtualisatie is sneller dan volledige virtualisatie. Para-virtualisatie kan effectief gebruikt worden voor werklast balanceren, levering, beveiliging en consolidatie voordelen.Sinds Fedora 9 zal niet langer een speciale kernel nodig zijn. Zodra deze aanpassing wordt geaccepteerd in de hoofd Linux boom zullen alle kernels na die versie para-virtualisatie aangezet hebben of het zal beschikbaar zijn.
- Para-gevirtualiseerd
- Zie Para-virtualisatie.
- Para-gevirtualiseerde drivers
- Para-gevirtualiseerde drivers zijn apparaat drivers die op volledig gevirtualiseerde Linuxguests werken. Deze drivers verhogen de prestaties van netwerk en blok apparaat i/O voor volledig gevirtualiseerde guests.
- Security Enhanced Linux
- SELinx, afkorting van Security Enhanced Linux, gebruikt Linux security modules (LSM) in de Linux kernel om een reeks van minimale rechten vereist voor beveiliging richtlijnen aan te bieden.
- Universele unieke identificatie
- Een Universele unieke identificatie (UUID) is een standaard methode voor het nummers geven aan apparaten, systemen en bepaalde software objecten in verspreide computer omgevingen. Types van UUID's in virtualisatie zijn:
ext2enext3bestandssysteem identifiers, RAID opstelling identifiers, iSCSI en LUN apparaat identifiers, MAC adressen en virtuele machine identifiers. - Virtualization
- Virtualisatie is een brede computer term voor het draaien van software, gewoonlijk besturingssystemen, tegelijkertijd en geïsoleerd van andere programma's op een systeem. De meeste bestaande implementaties van virtualisatie gebruiken een hypervisor, een software laag bovenop een besturingssysteem, on hardware te abstraheren. De hypervisor laat meerdere besturingssystemen draaien op hetzelfde fysieke systeem door het guest besturingssysteem gevirtualiseerde hardware te geven. Er zijn verscheidene methodes voor het virtualiseren van besturingssystemen:
- Hardware-ondersteunde virtualisatie is de techniek gebruikt voor volledige virtualisatie met Xen en KVM (definitie: Volledige virtualisatie)
- Para-virtualisatie is een techniek gebruikt door Xen om Linux guests te draaien (definitie: Para-virtualisatie)
- Software virtualisatie of emulatie. Software virtualisatie gebruikt binaire vertaling en andere emulatie technieken om onveranderde besturingssystemen te draaien. Software virtualisatie is belangrijk langzamer dan hardware-ondersteunde virtualisatie of para-virtualisatie.
- Gevirtualiseerde CPU
- Een systeem heeft een aantal virtuele CPU's (VCPU's) gerelateerd aan het aantal fysieke processor kernen. Het aantal virtuele CPU's is eindig en representeert het totale aantal virtuele CPU's die toegekend kunnen worden aan guest virtuele machines.
- Virtuele machines
- Een virtuele machine is een software implementatie van een fysieke machine of programmeertaal (bijvoorbeeld de Java Runtime omgeving of LISP). Virtuele machines in de context van virtualisatie zijn besturingssystemen die draaien op gevirtualiseerde hardware.
- Xen
- Fedora ondersteunt de Xen hypervisor en de KVM hypervisor (refereer naar Kernel-gebaseerde virtuele machine). Beide hypervisors hebben verschillende architecturen en ontwikkel aanpak. De Xen hypervisor draait in een Linux besturingssysteem welke optreedt als een host beheer systeem hulpbronnen en virtualisatie API's. Naar de host wordt soms gerefereerd als een dom0 or Domein0.
